通用参数 | ||
功率 | Max.60mA@5.0Vdc | |
隔离 | I/O至内部总线：磁隔离(2.5KVrms) | |
现场电源 | 未使用 | |

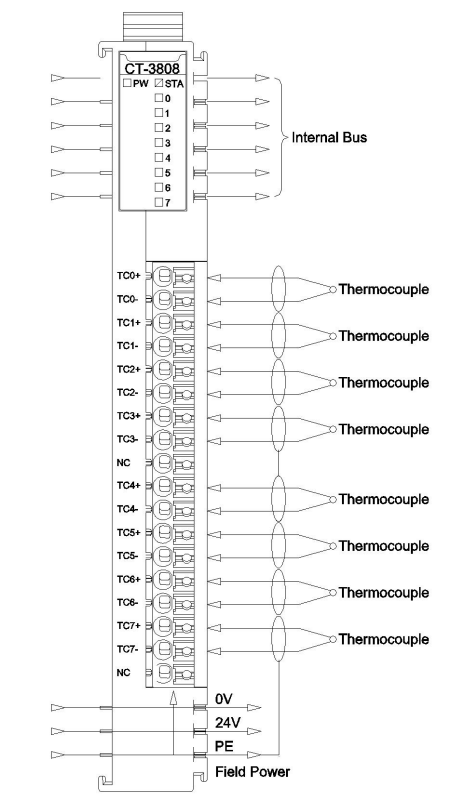

接线 | I/O接线：Max.1.0mm²(AWG 17) | |
安装方式 | 35mm导轨安装 | |
尺寸 | 115*14*75mm | |
重量 | 65g | |
环境参数 | ||
工作温度 | -40~85℃ | |
环境湿度 | 5%~95% RH(无冷凝) | |
防护等级 | IP20 | |
输入参数 | ||
通道数 | 8通道 | |
指示灯 | 8个输入指示灯 | |
传感器类型 | J / K/ E / T / S / R / B / N 型热电偶 | |
采集精度 | ±0.3%满量程，@25℃ ±0.5%满量程，@-40~85℃ | |
采样速率 | 70ms/4通道 | |
测 量 范 围 ℃ | J型 | -210~1200℃ |
K型 | -270~1370℃ | |
E型 | -270~1000℃ | |
T型 | -270~400℃ | |
S型 | -50~1760℃ | |
R型 | -50~1760℃ | |
B型 | 100~1820℃ | |
N型 | -270~1300℃ | |
数据格式 | 16位有符号整型(Integer) | |
诊断功能 | -32767：未选热电偶型号(即为禁用该通道) 32766：开路断线 32767：温度上溢 -32768：温度下溢 32765：ADC芯片故障 32764：冷端补偿转换故障值 | |
