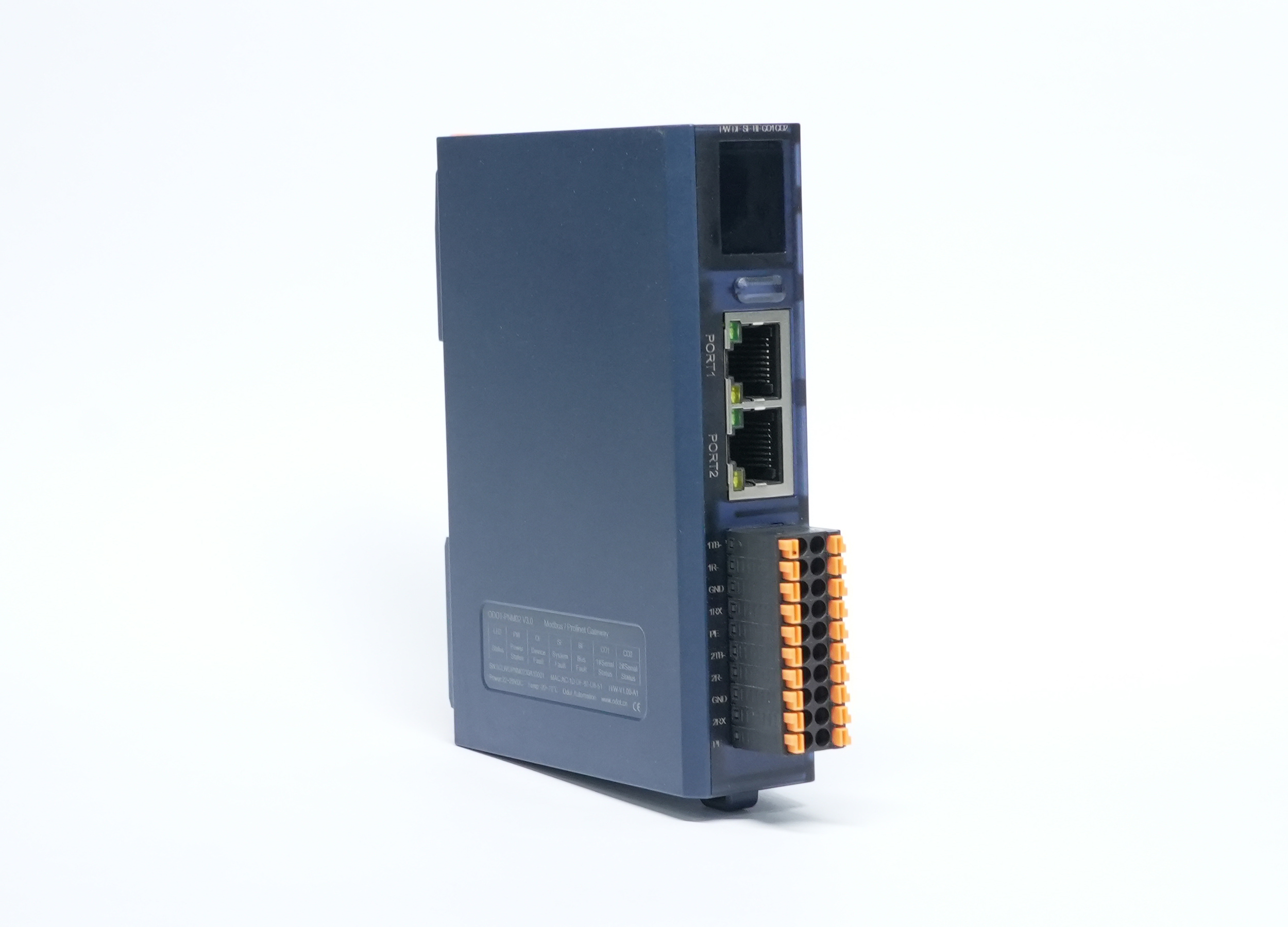

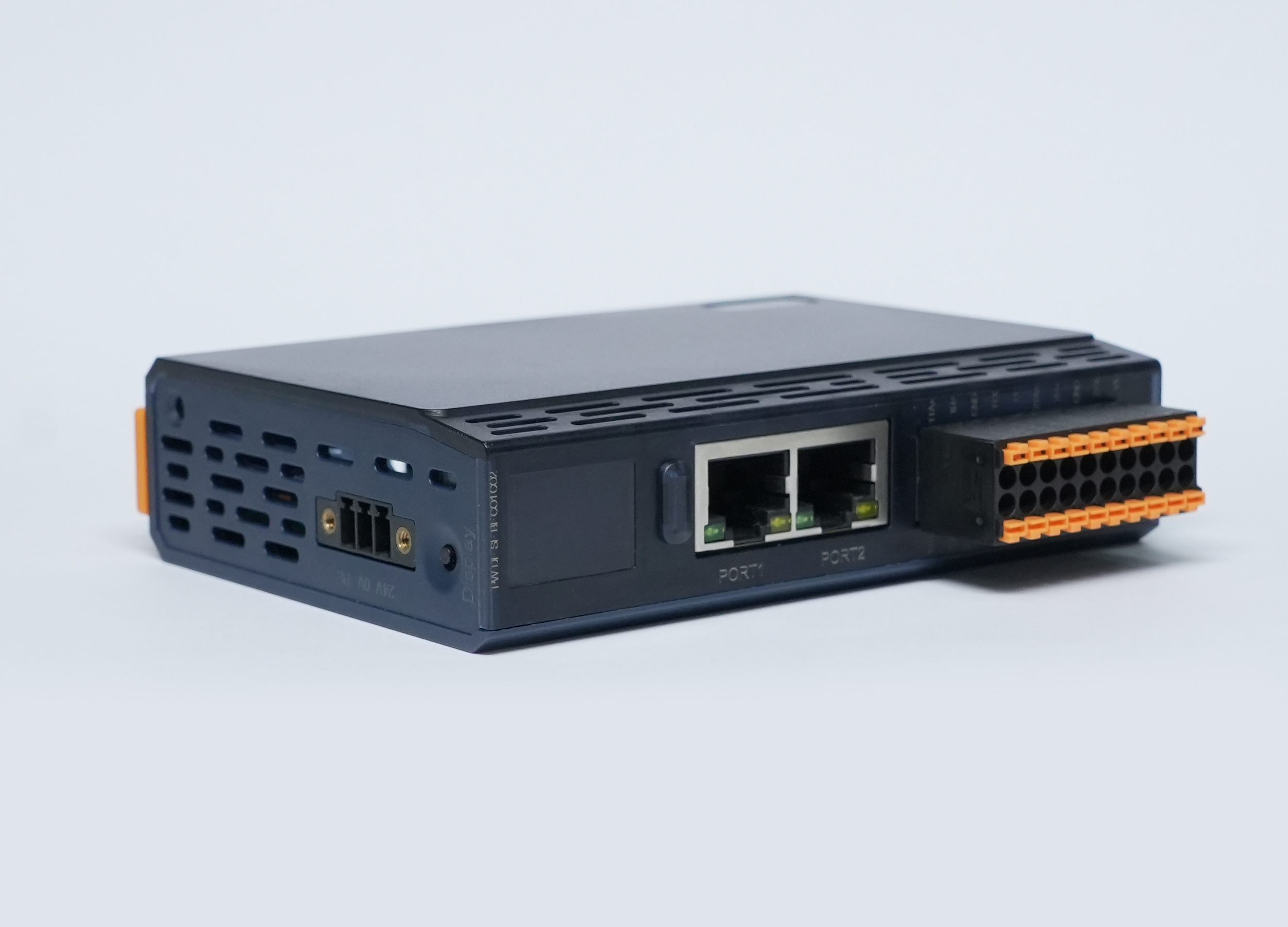

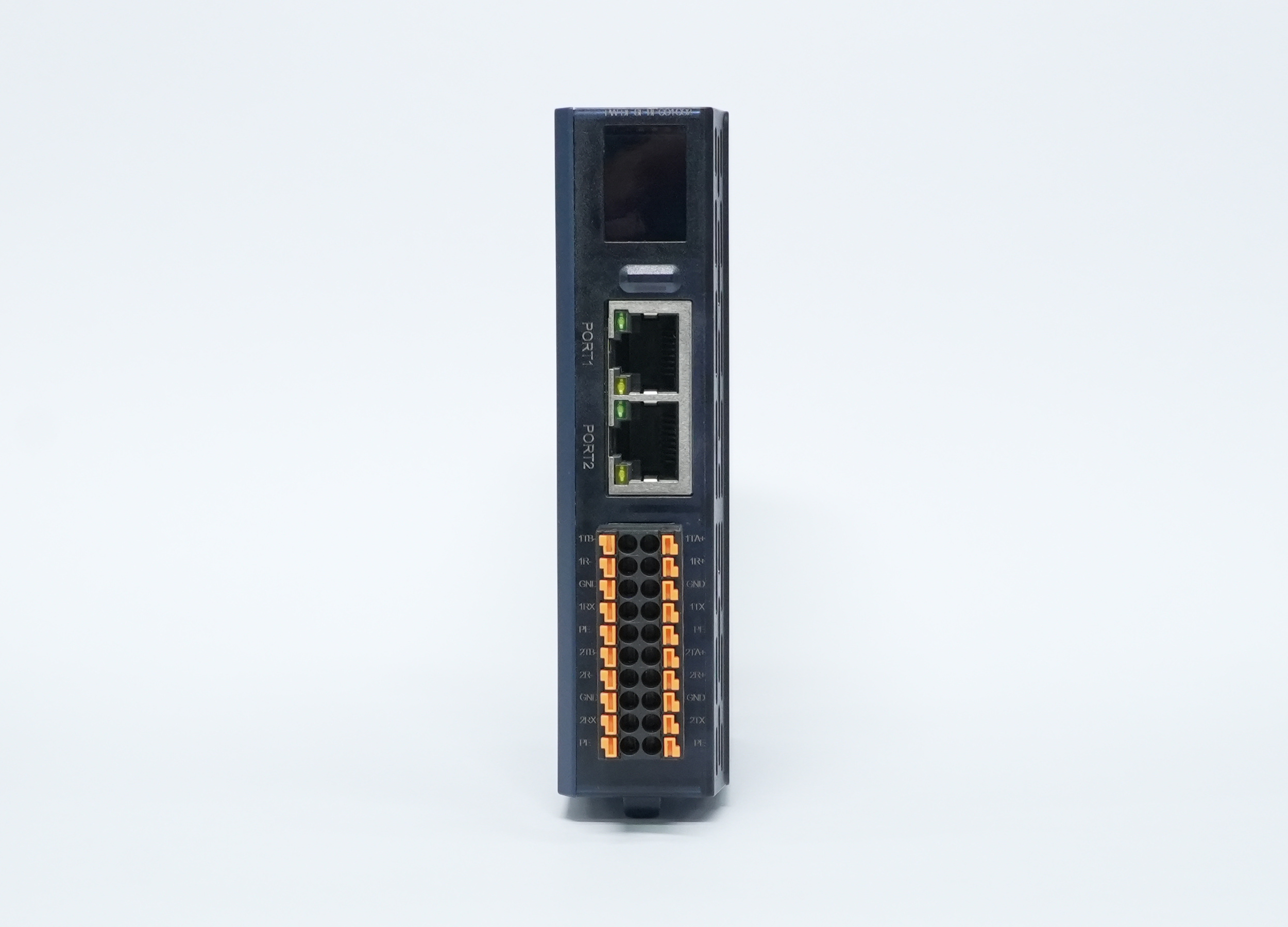

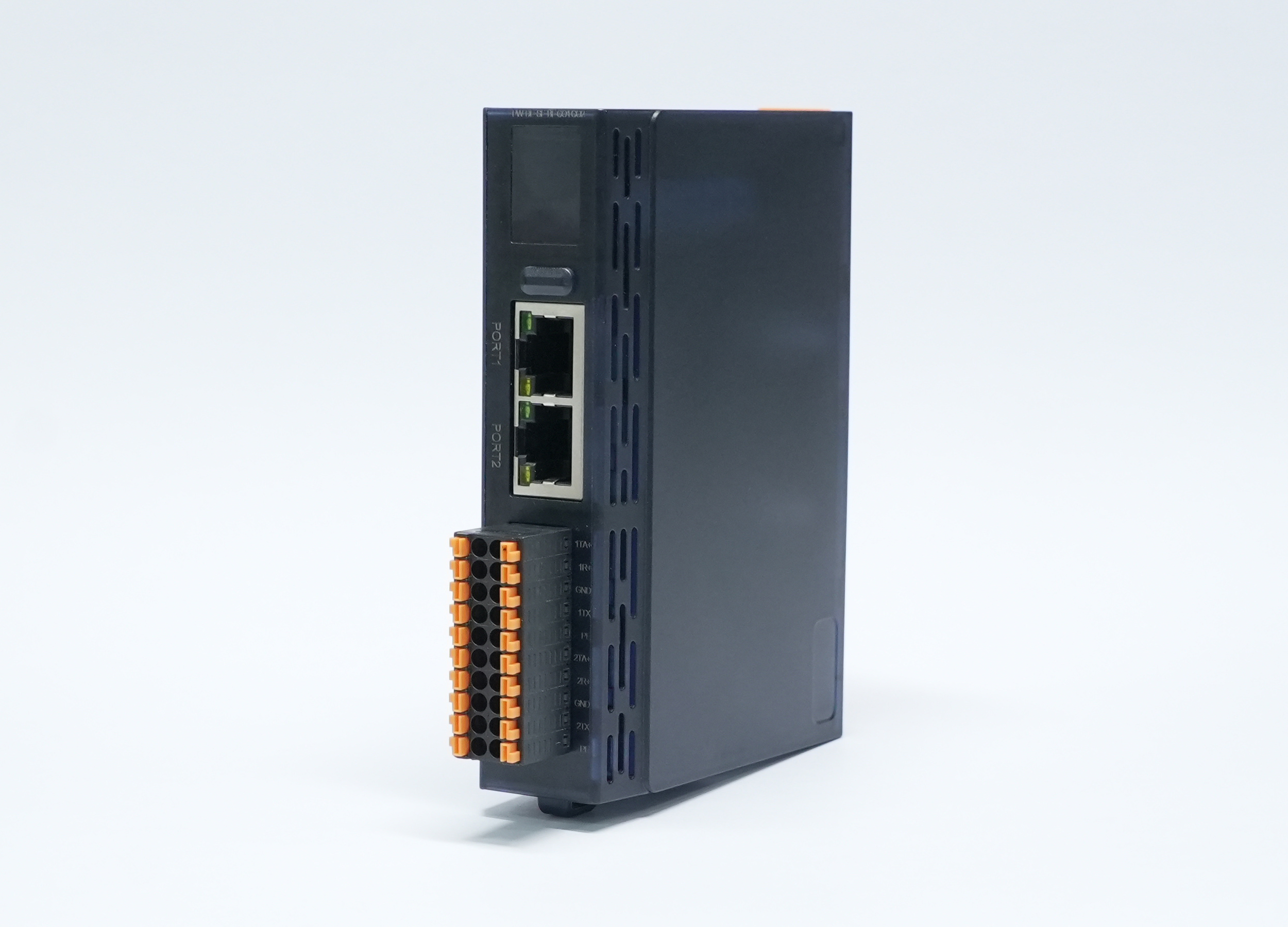

产品型号:ODOT-PNM02 V3.0
ODOT-PNM02 V3.0
ODOT-PNM02 V3.0 Modbus(主/从,RTU/ASCII)或非标协议转ProfiNet,2路串口(RS485/RS232/RS422)支持50个槽位,50条指令,最大支持50个从站,具有液晶显示屏,可兼容·PNM02 V2.0
详情 下载 认证 视频 相关产品
技术信息

通用参数

模块描述

Modbus或私有协议转Profinet协议转换器

电源

19.2-28.8VDC(标称 24VDC

电源保护

电源防反接保护

功耗

Max.86mA@24VDC

隔离

系统电源与 PE 隔离电压 AC 500V

I/O 通道与 PE 隔离电压 AC 500V

系统电源与 I/O 通道间隔离电压 AC 500V

电源接线端子

2*3P弹簧端子

接线线径

Max.1.0mm²(AWG   17)

Min.0.2mm²(AWG   24)

尺寸

110*28*84mm

安装方式

35mm导轨安装

重量

130g

壳体

塑料

垂直安装工作温度

-20~60

水平安装工作温度

-20~50

相对湿度

5%~95%RH,无冷凝

存储温度

-40~85

存储湿度

5%~95%RH,无冷凝

制造测试温度

-40~75

防护等级

IP20

抗振性能

符合 IEC 61131-2IEC 60068-2-6 标准

抗冲击性能

符合 IEC 61131-2 IEC 60068-2-27 标准

EMC性能

符合 IEC 61131-2IEC 61000-4 标准

以太网通讯参数

网口数量

2*RJ45Port1Port2

通讯协议

PROFINET

标准协议

ProfiNet   I/O Device

网口参数

10/100Mbps,自适应,全双工

数据区

输入最大 1440 字节,输出最大 1440 字节

默认设备IP地址

192.168.0.254

默认设备名称

pnmb30-address

RT

支持

IRT

不支持

MRP

不支持

MRPD

不支持

向下兼容

ODOT-PNM02   V2.0(金属壳体)

串口通讯参数

串口数量

2   *RS485/RS232/RS422

接线端子

20P弹簧接线端子

通讯协议

Modbus   RTU/ASCII、私有协议

工作模式

Modbus主站

Modbus从站

自由透传(主动上报、应答模式)

串口独立

两串口工作模式独立

串口参数

300~500000bps

无校验、奇校验、偶校验

终端电阻

需外置120Ω终端电阻

Modbus从站数量

50个(受TIA槽位限制)

读写指令数

50个(受TIA槽位限制)

Modbus功能码

01 / 02   / 03 / 04 / 05 / 06 / 15 / 16

升级软件

IO   Config(网口)


安全及保护

垂直安装工作温度

-20~60

水平安装工作温度

-20~50

相对湿度

5%~95%RH,无冷凝

存储温度

-40~85

存储湿度

5%~95%RH,无冷凝

制造测试温度

-40~75

防护等级

IP20

抗振性能

符合 IEC   61131-2IEC   60068-2-6 标准

抗冲击性能

符合 IEC   61131-2 IEC   60068-2-27 标准

EMC性能

符合 IEC   61131-2IEC 61000-4   标准


接线参数

设备接线采用20Pin 3.81mm间距拔插式接线端子,接线端子定义如下表所示:

描述

标识

描述

1#RS422发送-

1#RS485-

1TB-

1TA+

1#RS485+

1#RS422发送+

1#RS422接收-

-

1R-

1R+

-

1#RS422接收+

信号地

GND

GND

信号地

1#RS232接收

1RX

1TX

1#RS232发送

大地

PE

PE

大地

2#RS422发送-

2#RS485-

2TB-

2TA+

2#RS485+

2#RS422发送+

2#RS422接收-

-

2R-

2R+

-

2#RS422接收+

信号地

GND

GND

信号地

2#RS232接收

2RX

2TX

2#RS232发送

大地

PE

PE

大地


机械参数

接线线径

Max.1.0mm²(AWG 17)

Min.0.2mm²(AWG 24)

尺寸

110*28*84mm

安装方式

35mm导轨安装

重量

130g

壳体

塑料
