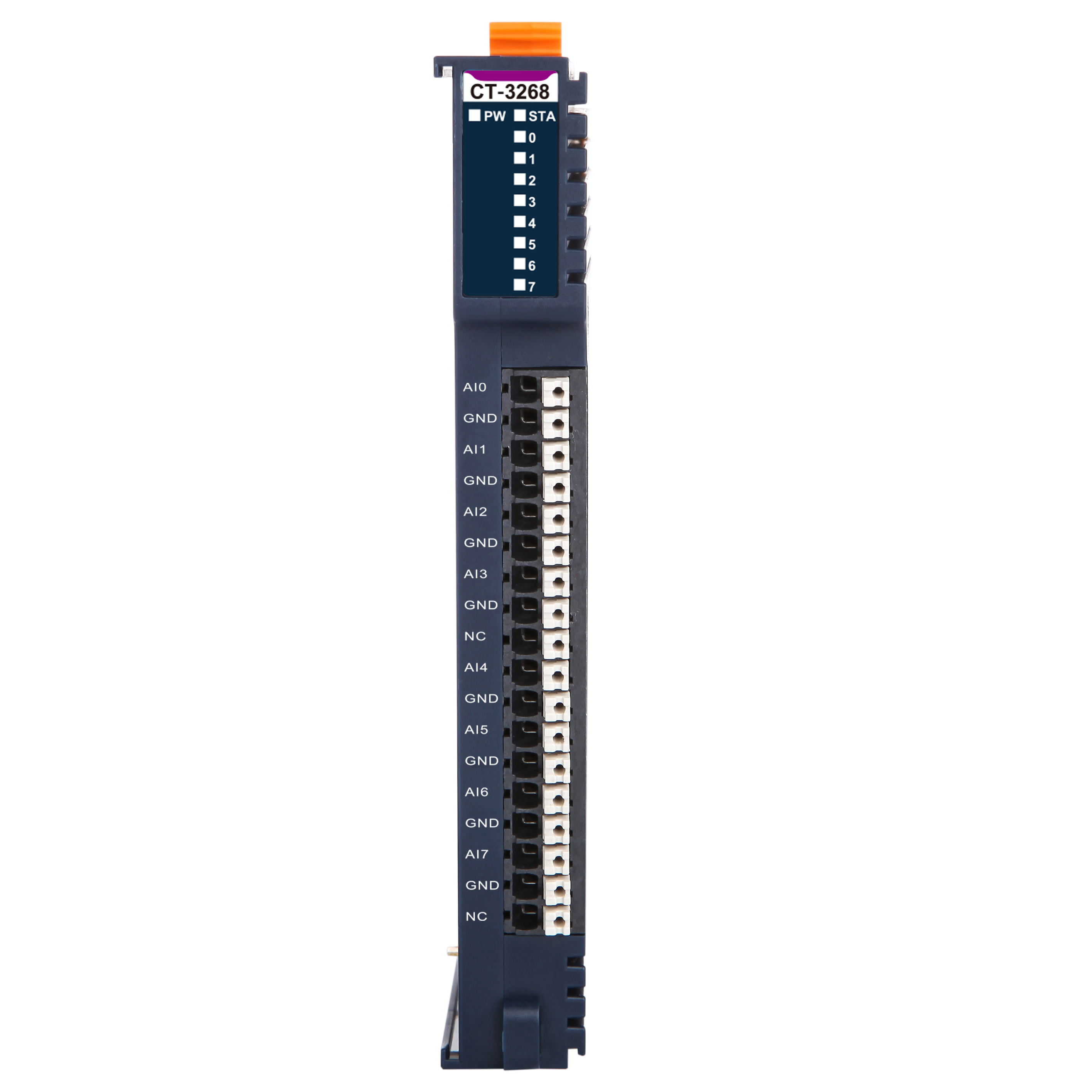

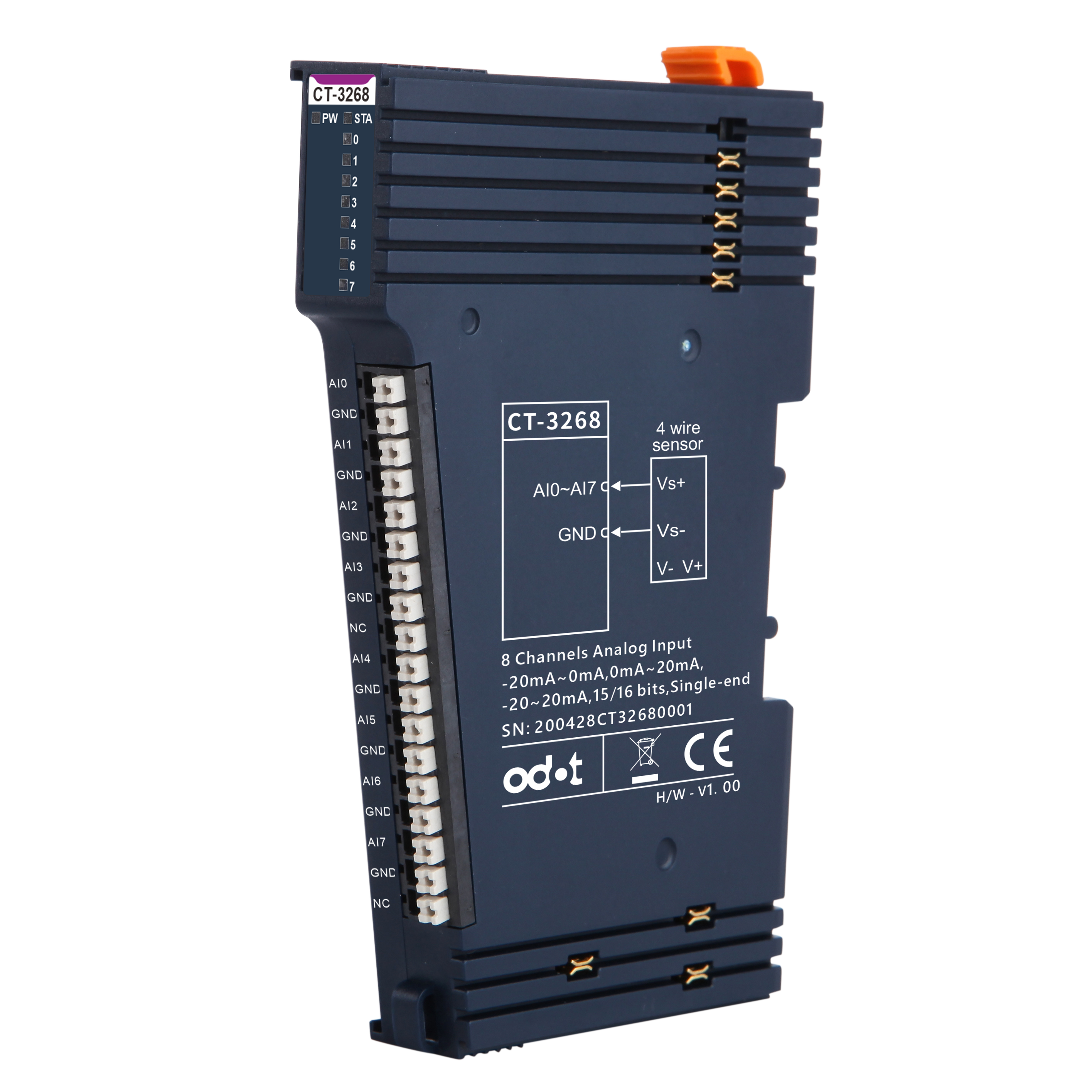

产品型号：CT-3268

CT-3268

通道模拟量输入/0～20mA或-20~0mA或±20mA /15位单端双极性

说明书下载

详情下载认证视频相关产品

技术信息

通用参数
功率	Max.65mA@5.0Vdc
隔离	I/O至内部总线：磁隔离(2.5KVrms) 电源隔离：DC-DC
接线	I/O接线：Max.1.0mm²(AWG 17)
安装方式	35mm导轨安装
尺寸	1151475mm
重量	65g
环境参数
工作温度	-40~85℃
环境湿度	5%-95%无冷凝
防护等级	IP20
输入参数
通道数	8通道
指示灯	8个LED通道状态指示灯
输入范围	最大：-23.5~23.5mA
分辨率	15 Bit
采集精度	±0.3%满量程，@25℃
采集精度	±0.5%满量程，@-20~70℃
采样速度	4ms/8通道
数据格式	16位有符号整数
诊断功能	标准模式：上溢32767 标准模式：下溢-32768 通道禁用：-32767

安全及保护

工作温度	-35~70℃
环境湿度	5%-95%无冷凝
防护等级	IP20

接线参数

机械参数

接线	I/O接线：Max.1.0mm²(AWG 17)
安装方式	35mm导轨安装
尺寸	1151475mm
重量	65g

说明书

CT-3268用户手册

说明书下载

软件下载

软件下载

软件下载

软件下载

认证

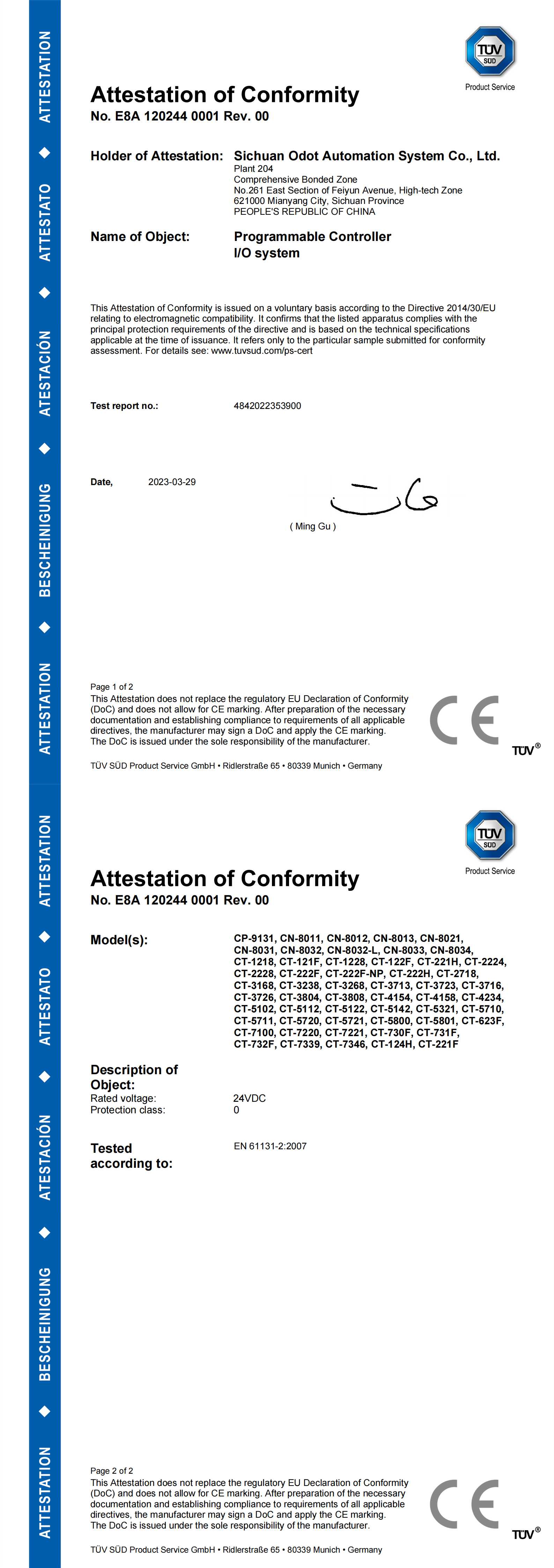

CE认证

视频

Modbus-RTU网络适配器支持标准Modbus-RTU通讯，支持01/02/03/04/05/06/15/16号功能码，可实时监控IO模块通信状态。

PROFIBUS-DP网络适配器模块支持标准PROFIBUS-DP协议访问，支持的协议版本为DPV0。

CC-Link网络适配器支持标准CC-Link Ver.2通讯，可实时监控IO模块通信状态。

CANopen网络适配器模块支持标准CANopen通讯，支持设备规范DS401。

Modbus-TCP网络适配器支持标准Modbus-TCP服务器通讯，以太网支持双网口交换机级联功能。设备支持5个客户端同时访问，支持01/02/03/04/ 05/06/15/16/23号功能码，支持Modbus应用看门狗，支持过程数据输入输出之和最大为8192字节，支持的扩展IO模块数量为32个。模块自带诊断功能，可实时监控IO模块通信状态。

Profinet 网络适配器支持标准 Profinet IO Device 设备通讯。适配器支持 MRP 介质冗余，可实现环网冗余功能。支持 RT/IRT 实时和等时同步通讯模式，RT 实时通讯最小周期为 1ms，IRT 等时同步通讯最小周期为 250us。适配器支持最大输入 1440 字节，最大输出 1440 字节，支持的扩展 IO 模块数量为32 个。

Profinet网络适配器支持标准Profinet IO Device设备通讯。适配器不支持MRP介质冗余，不支持环网冗余功能。支持RT实时通讯模式，RT实时通讯最小周期为1ms。适配器支持最大输入1440字节，最大输出1440字节，支持的扩展IO模块数量为32个。

EtherCAT I/O 模块支持标准 EtherCAT 协议访问，适配器支持最大输入 1024 字节，最大输出 1024 字节，支持的扩展 IO 模块数量为 32 个。

Ethernet/IP I/O模块支持标准Ethernet/IP协议访问，适配器支持最大输入504字节，最大输出504字节，支持的扩展IO模块数量为32个。

8 通道数字量输入/24VDC/PNP
