通用参数 | |
功率 | Max.100mA@5.0Vdc |
隔离 | I/O至内部总线隔离电压AC 500V I/O与PE间隔离电压AC 500V |
接线 | I/O接线：Max.1mm²(AWG 18) |
环境参数 | |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |
输入参数 | |
通道数 | 8通道电压输入 |
输入电压范围 | 0~5VDC、0~10VDC、±5VDC、±10VDC |
分辨率 | 12位 |
准确度 | ±0.3%@25℃ ±0.5%@-30~75℃ |
采样速率 | 2ms/8通道 |
输入阻抗 | 1MΩ |
公共端 | 共地输入 |
数据格式 | 16位有符号整数 |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |

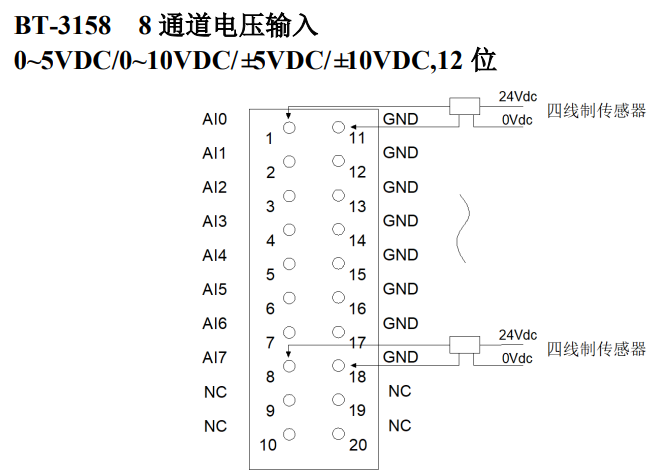

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输入 | 1 | AI0 | GND | 11 | 信号输入 |
2 | AI1 | GND | 12 | ||
3 | AI2 | GND | 13 | ||
4 | AI3 | GND | 14 | ||
5 | AI4 | GND | 15 | ||
6 | AI5 | GND | 16 | ||
7 | AI6 | GND | 17 | ||
8 | AI7 | GND | 18 | ||
空 | 9 | NC | NC | 19 | 空 |
10 | NC | NC | 20 |
B32模块安装尺寸 110*84*28mm
B64模块安装尺寸 110*84*44mm
安装方式 35mm导轨安装
