通用参数 | |
功率 | Max.140mA@5.0Vdc |
隔离 | I/O至内部总线：光耦隔离(3KVrms) |
现场电源 | 标称电压：24VDC 输入范围：19.2~28.8VDC |
接线 | I/O接线：Max.1mm²(AWG 18) |
环境参数 | |
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |
输出参数 | |
通道数 | 16通道漏型输出 |
额定电流 | 单通道输出：Max.500mA 同时输出：Max.300mA |
漏电流 | 最大值：30uA |
导通电阻 | 典型值：1.5Ω |
输出延时 | OFF to ON :Max.100us |
保护功能 | 过温度关断：典型值160℃ 过流保护：典型值620mA 短路保护：支持 |
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |

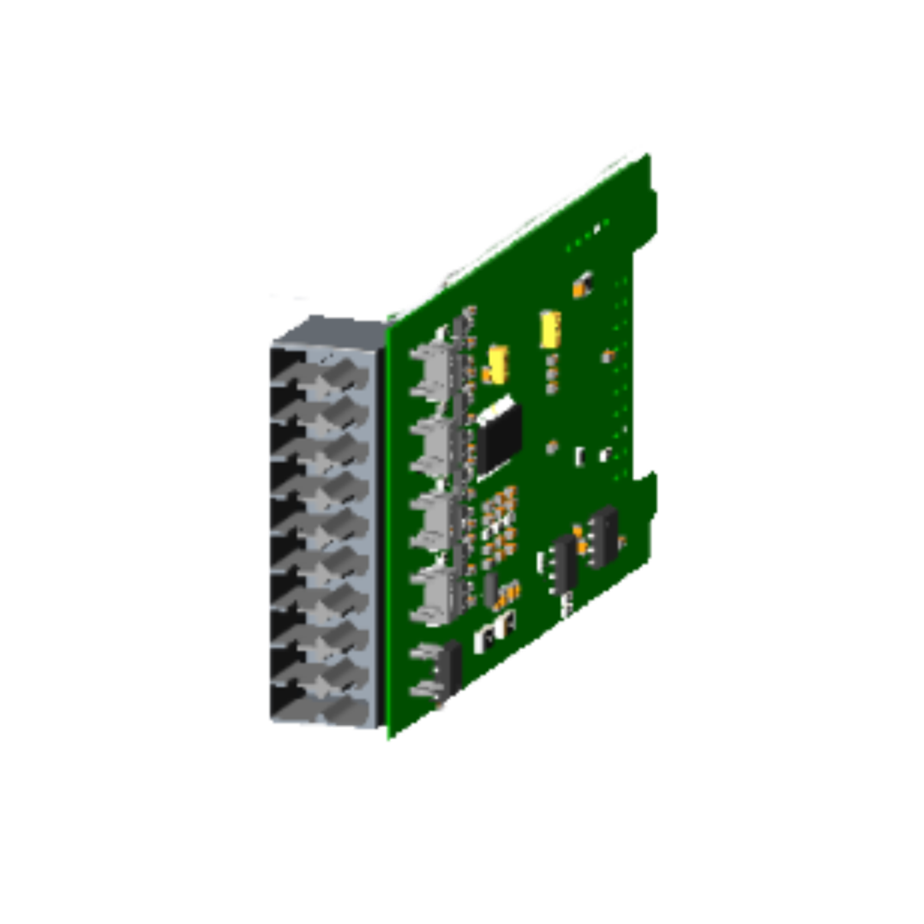

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输出 | 1 | DO0 | DO8 | 11 | 信号输出 |
2 | DO1 | DO9 | 12 | ||
3 | DO2 | DO10 | 13 | ||
4 | DO3 | DO11 | 14 | ||
5 | DO4 | DO12 | 15 | ||
6 | DO5 | DO13 | 16 | ||
7 | DO6 | DO14 | 17 | ||
8 | DO7 | DO15 | 18 | ||
电源 | 9 | 24V | 24V | 19 | 电源 |
10 | 0V | 0V | 20 |
B32模块安装尺寸 110*84*28mm
B64模块安装尺寸 110*84*44mm
安装方式 35mm导轨安装
