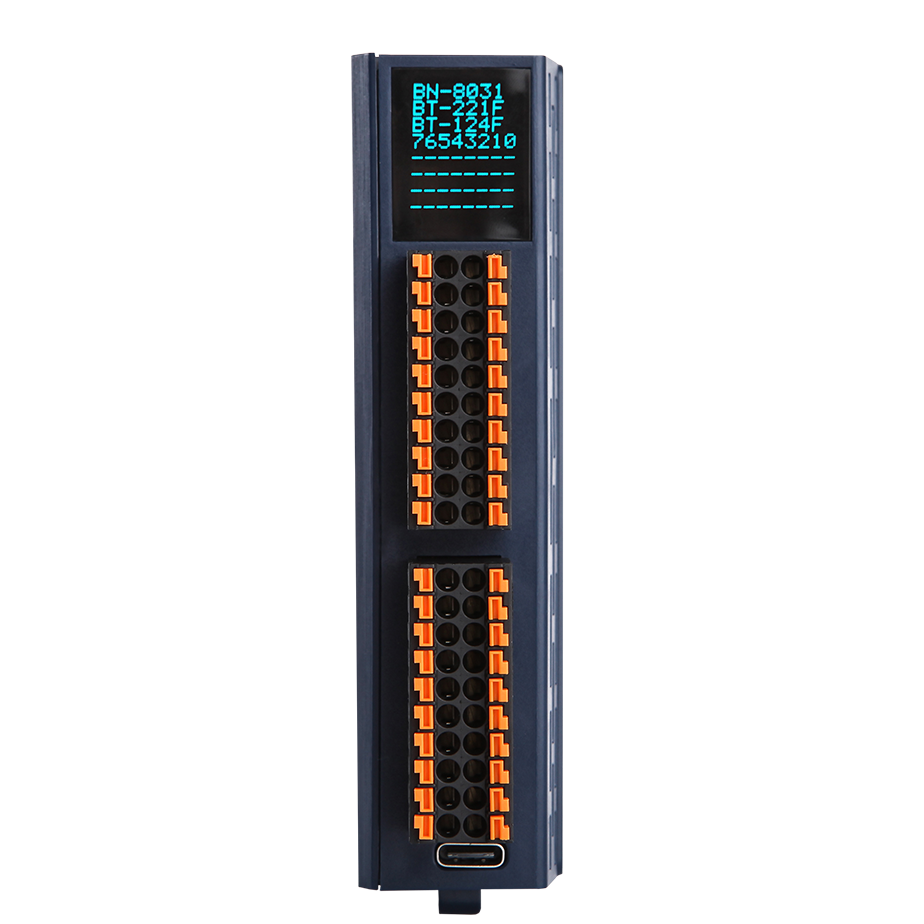

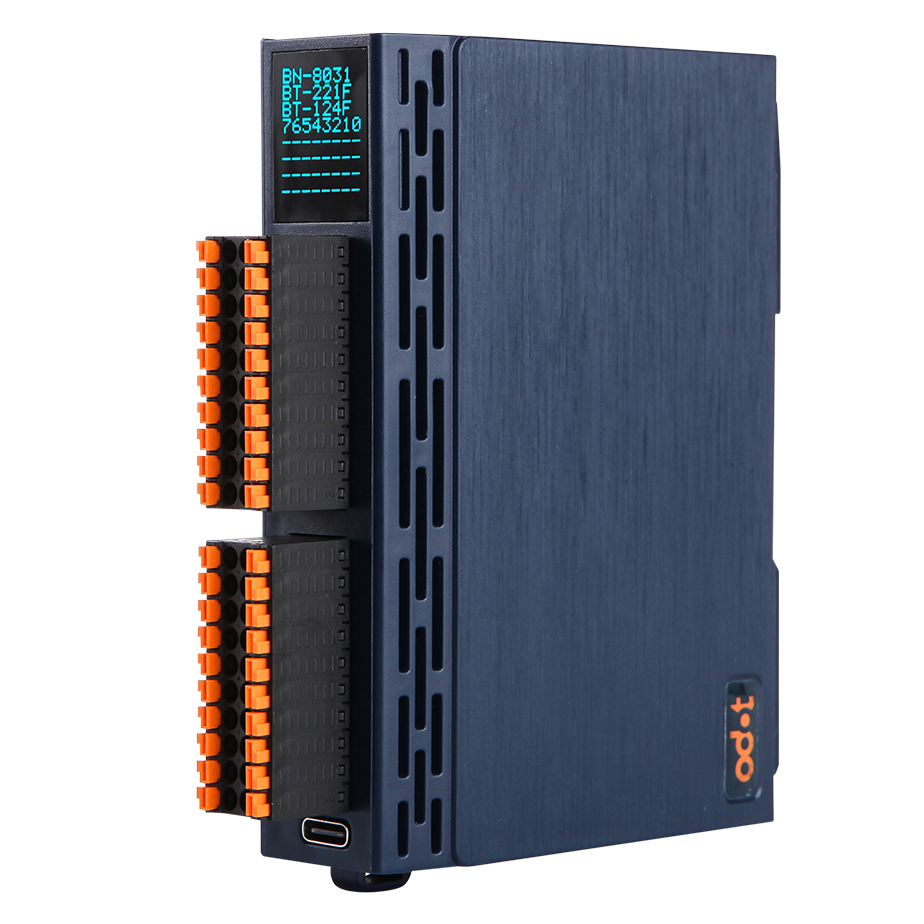

产品型号:BN-8031
BN-8031
Modbus-TCP通讯板支持标准Modbus-TCP服务器通讯,以太网支持双网口交换机级联功能。设备支持5个客户端同时访问,支持01/02/03/04/ 05/06/15/16号功能码,支持Modbus应用看门狗,支持过程数据输入输出之和最大为8192字节,支持的扩展IO模块数量为4个。模块自带诊断功能,可实时监控IO模块通信状态。支持输入输出故障处理,支持网络故障检测。
详情 下载 认证 视频 相关产品
技术信息

通讯板硬件参数

系统电源

供电:9-36VDC(标称24VDC
保护:防反接保护

模块功耗

50mA@24Vdc

支持的IO模块数量

4

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

Modbus TCP参数

网络协议

Modbus TCP

过程数据区

输入输出之和最大8192字节

诊断功能

支持

客户端连接数

5

TCP定时保活

支持

Modbus应用看门狗

支持(默认开启,30)

功能码

01/02/03/04/05/06/15/16

网络接口

2RJ45

连接速率

10/100Mbps,自适应,全双工

IP地址设置

通过IO Config配置软件



安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数

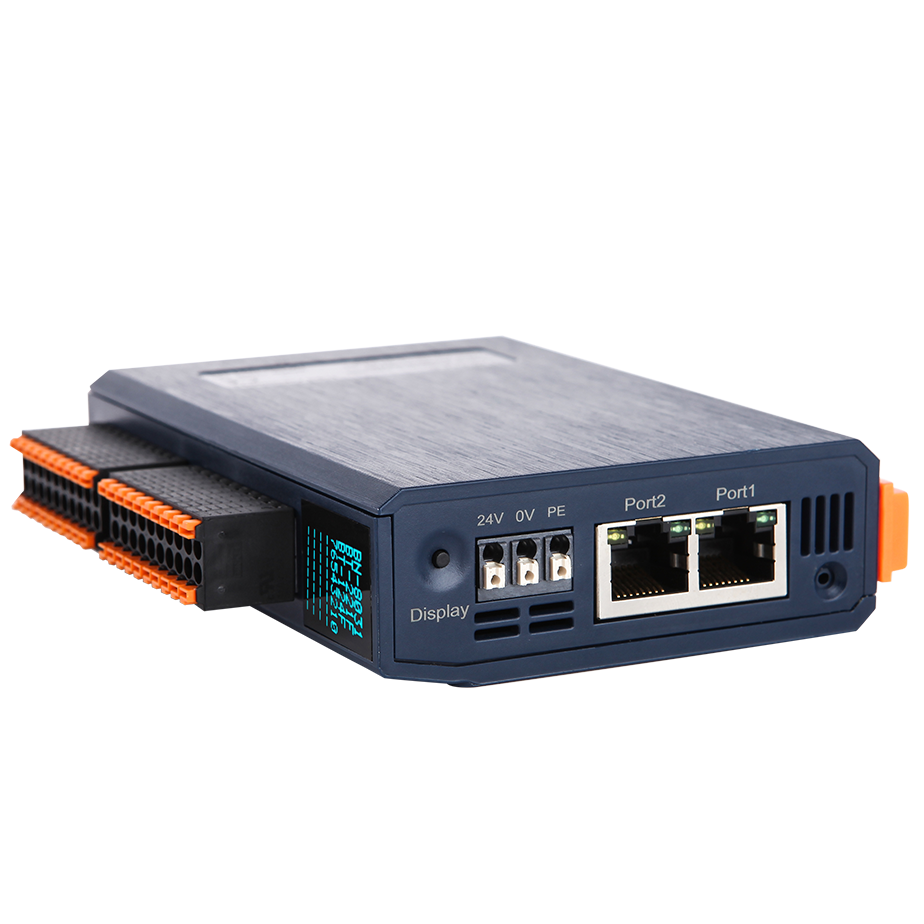

系统电源和网络接口


1、系统电源模块接线采用3Pin 3.5mm间距弹簧接线端子,端子定义如下:


序号

标识

定义

1

PE

接地端子

2

V-

电源输入负

3

V+

电源输入正


2、Modbus TCP接口


引脚

定义

描述

1

TD+

发送+

2

TD-

发送-

3

RD+

接收+

4

--

--

5

--

--

6

RD-

接收-

7

--

--

8

--

--


机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

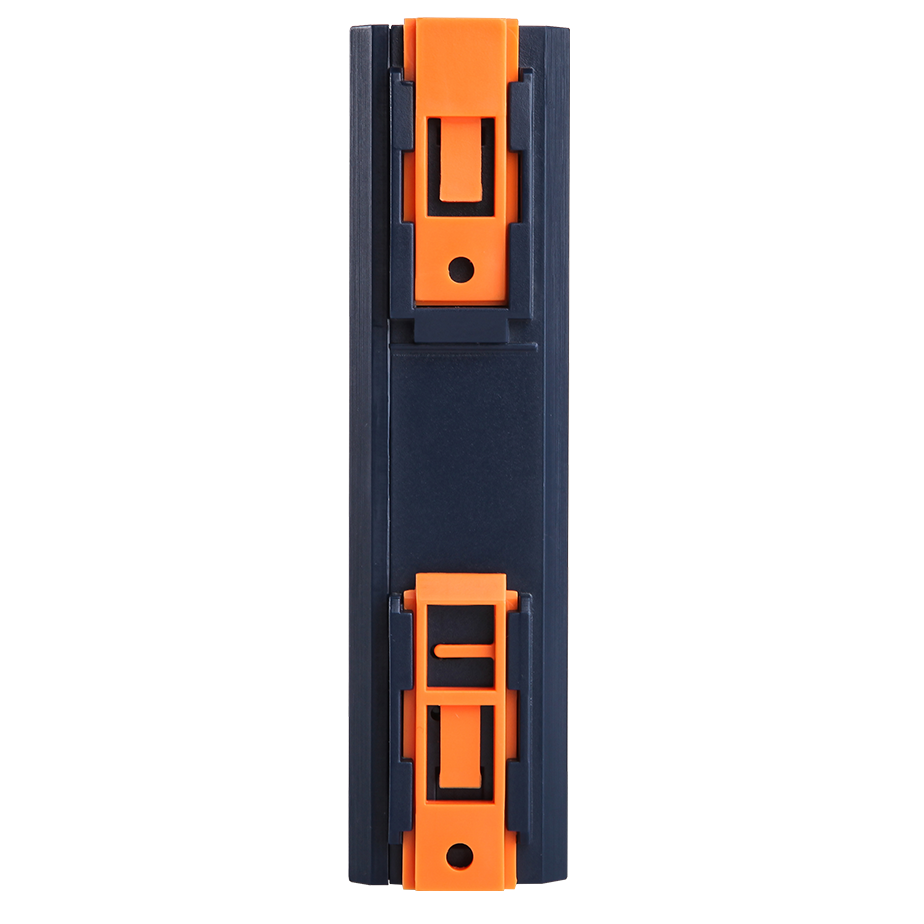

安装方式                                  35mm导轨安装
