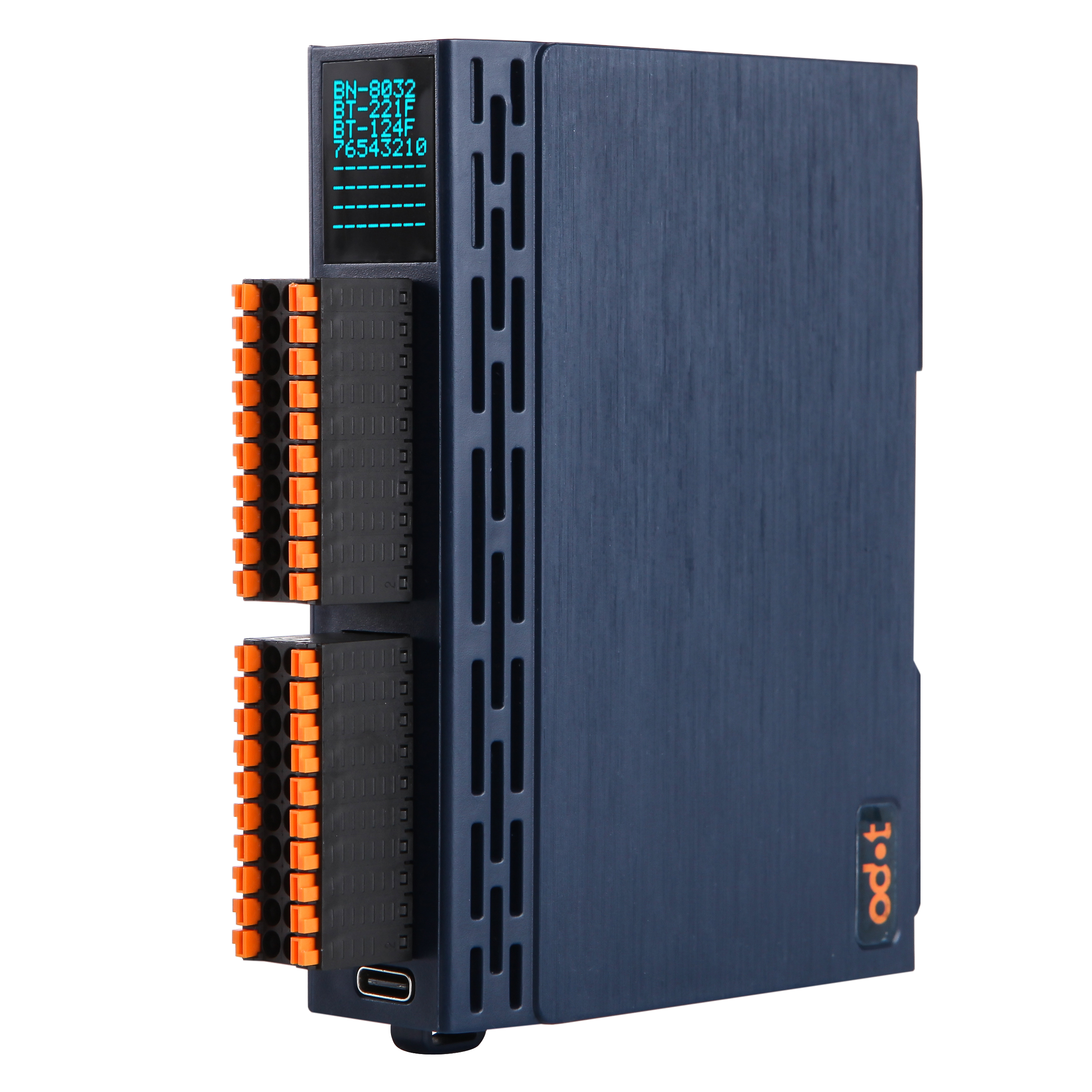

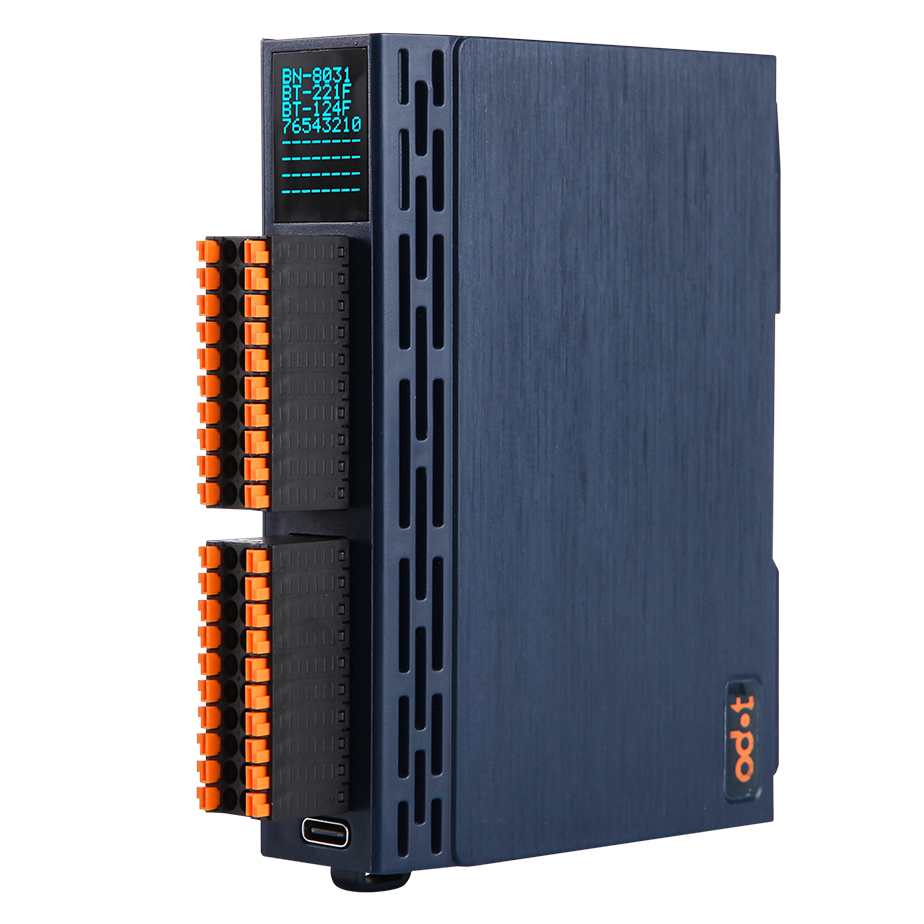

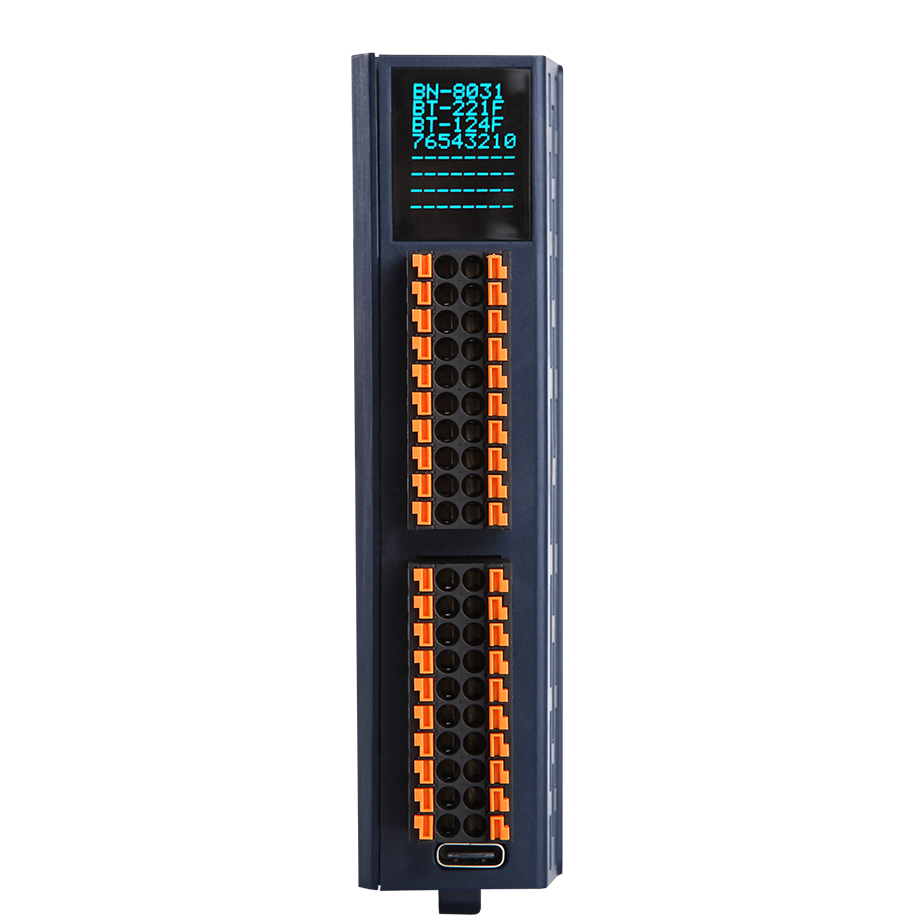

产品型号:BN-8032
BN-8032
Profinet通讯板支持标准Profinet IO Device设备通讯。通讯板支持MRP介质冗余,可实现环网冗余功能。支持RT/IRT实时和等时同步通讯模式,RT实时通讯最小周期为1ms,IRT等时同步通讯最小周期为250us。通讯板支持最大输入1440字节,最大输出1440字节,支持的扩展IO模块数量为4个。
详情 下载 认证 视频 相关产品
技术信息

通讯板硬件参数

系统电源

供电:9-36VDC(标称24VDC
保护:防反接保护

模块功耗

100mA@24Vdc

支持的IO模块数量

4

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

Profinet参数

网络协议

Profinet IO Device

过程数据区

输入最大1440字节,输出最大1440字节

RT

支持,最小周期1ms

IRT

支持,最小周期250us

MRP

支持

MRPD

不支持

网络接口

2RJ45

连接速率

10/100Mbps,自适应,全双工

Profinet设备名称

Profinet监视器修改设备名称



安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数

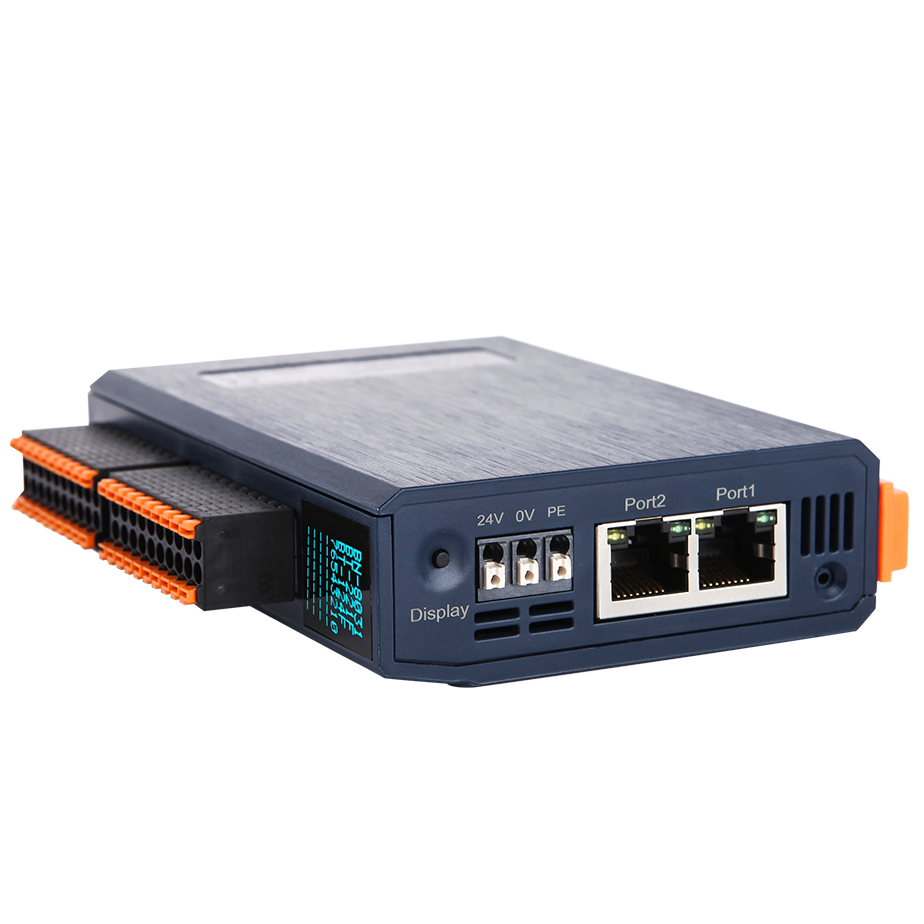

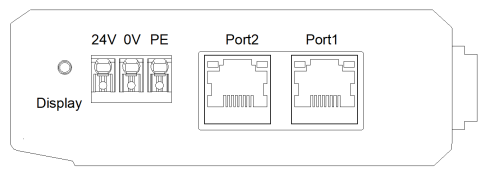

系统电源和网络接口


1系统电源模块接线采用3Pin 3.5mm间距弹簧接线端子,端子定义如下:



序号

标识

定义

1

PE

接地端子

2

V-

电源输入负

3

V+

电源输入正


2、Profinet网络接口

引脚

定义

描述

1

TD+

发送+

2

TD-

发送-

3

RD+

接收+

4

--

--

5

--

--

6

RD-

接收-

7

--

--

8

--

--



机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

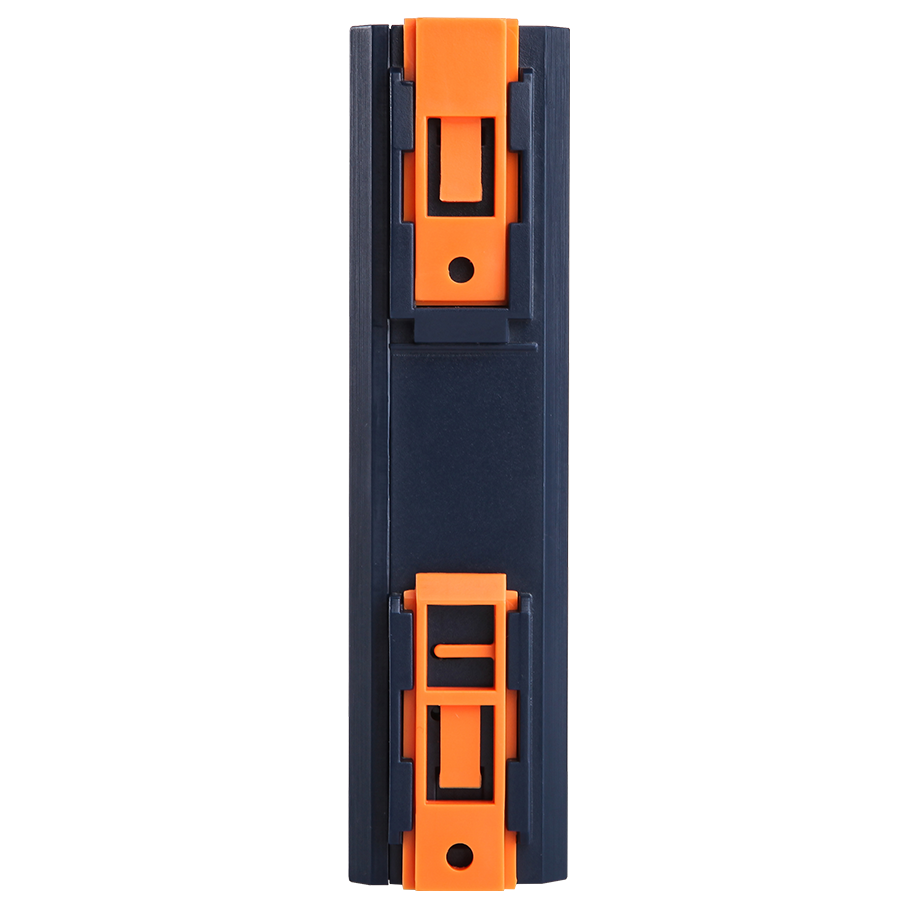

安装方式                                  35mm导轨安装


说明书
BN-8032用户手册
说明书下载
软件下载
IO Config V1.0.1.7 20230914 (Fully with .NET4.0)
软件下载
软件下载
GSDML-V2.33-ODOT-BN8032-20221010.zip
软件下载
认证

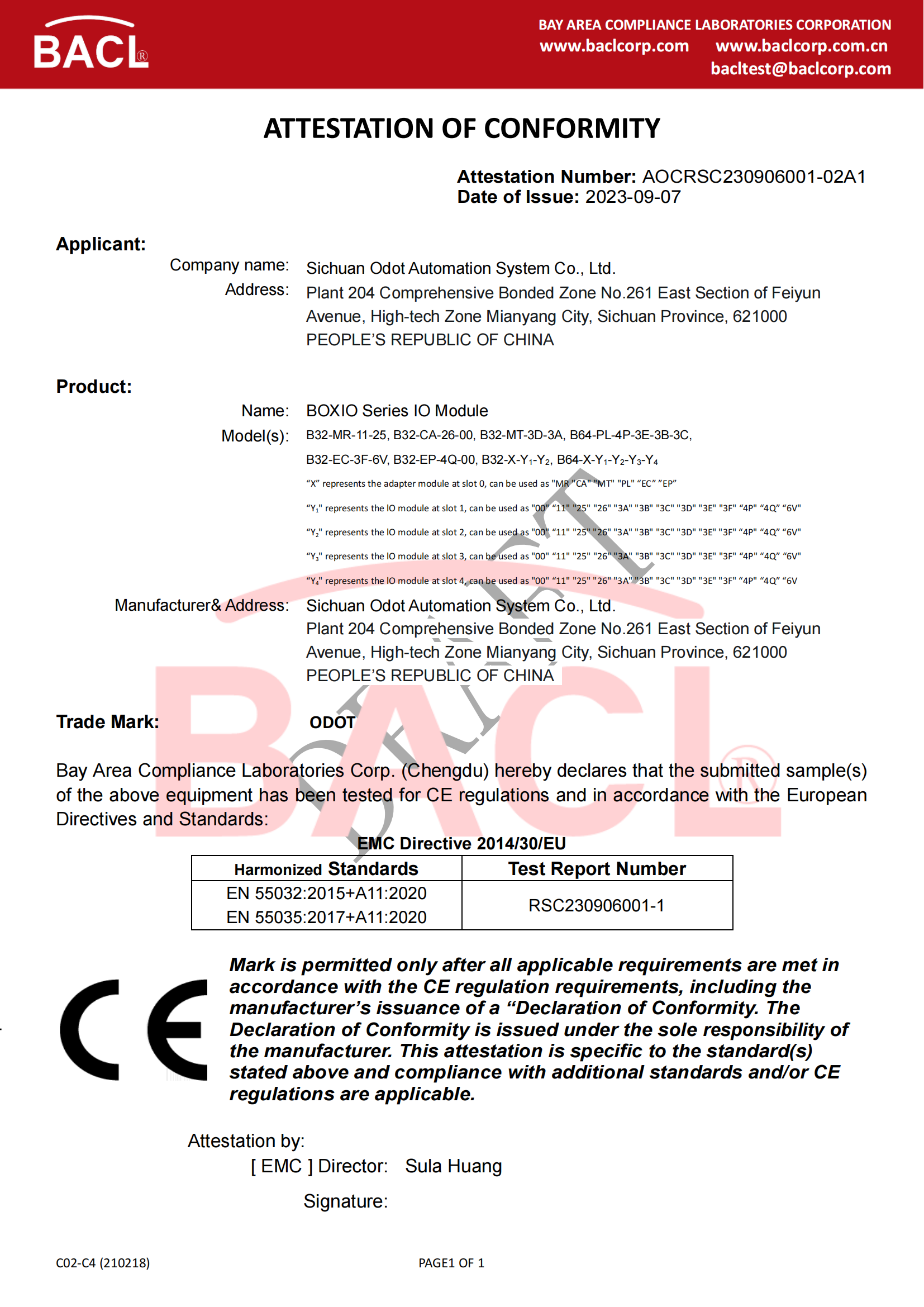

CE认证
