产品型号：BN-8033
BN-8033

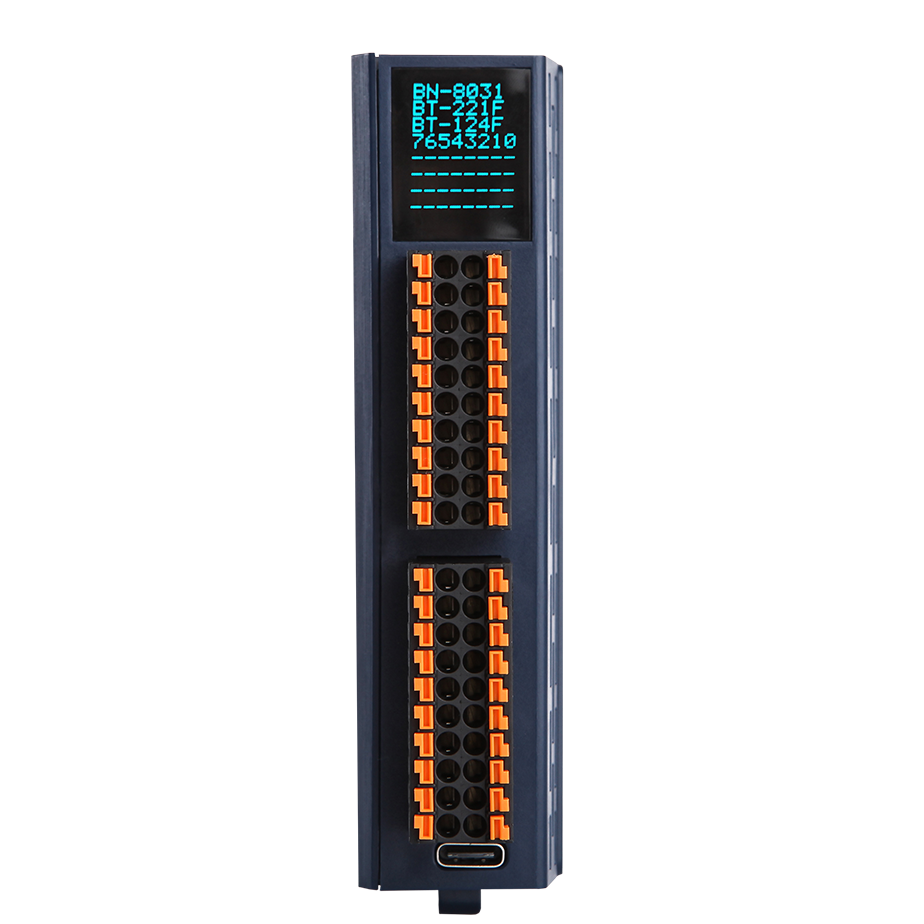

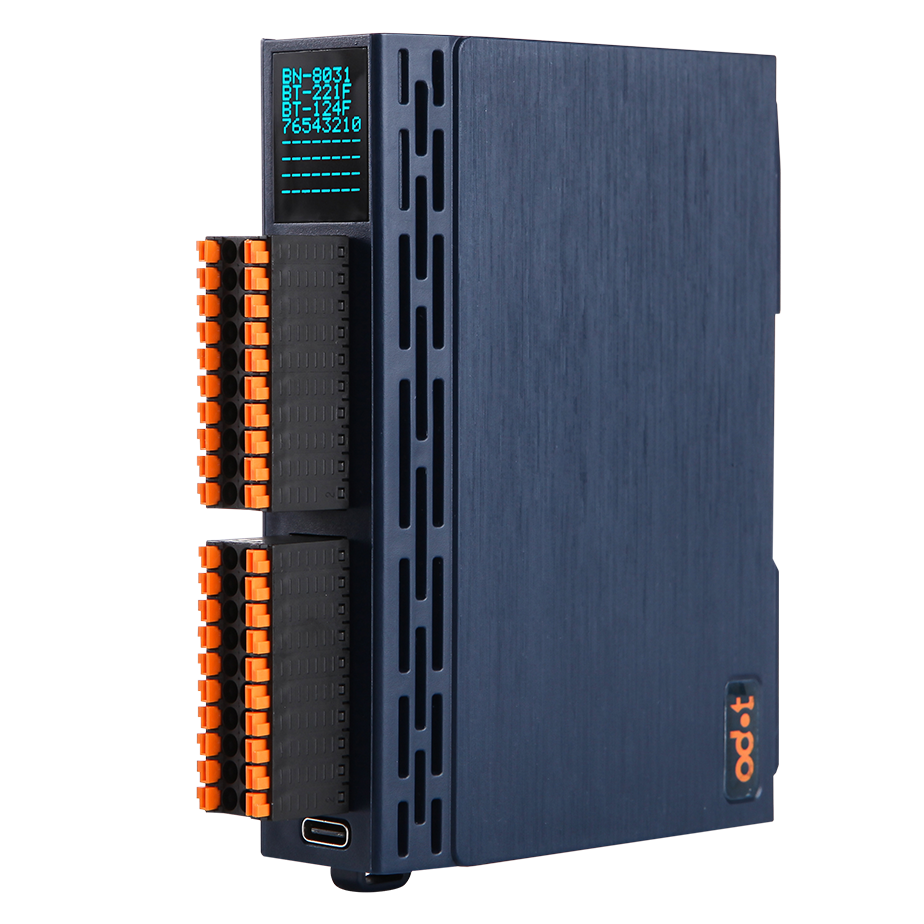

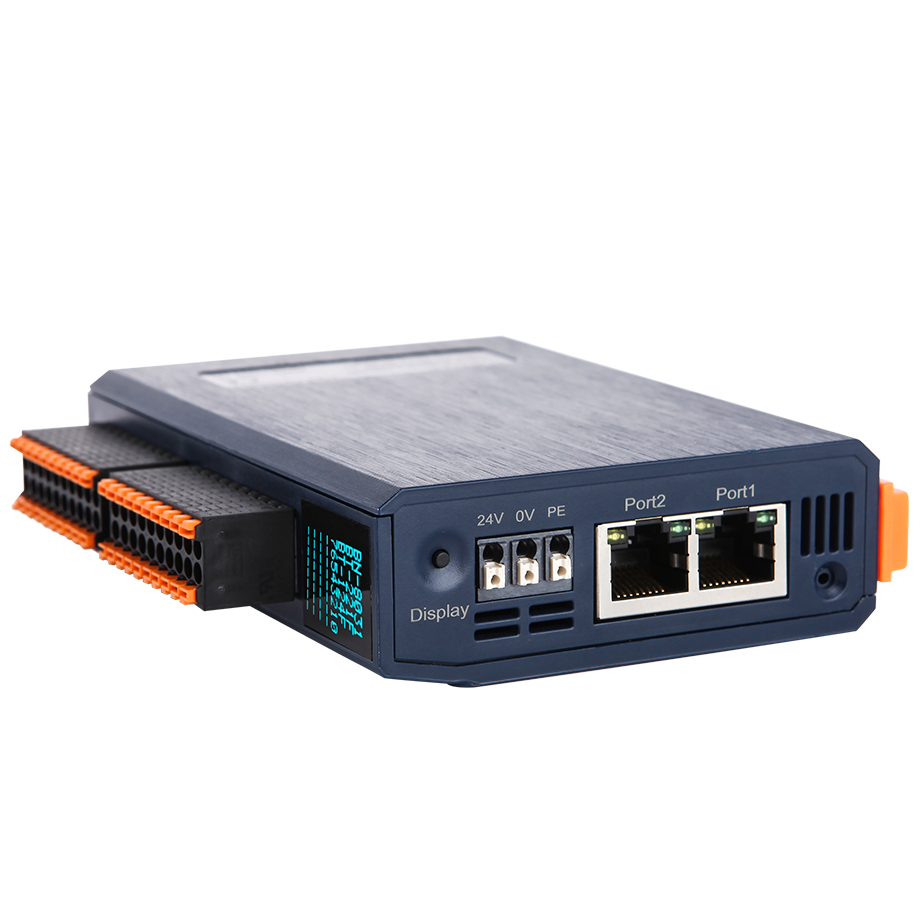

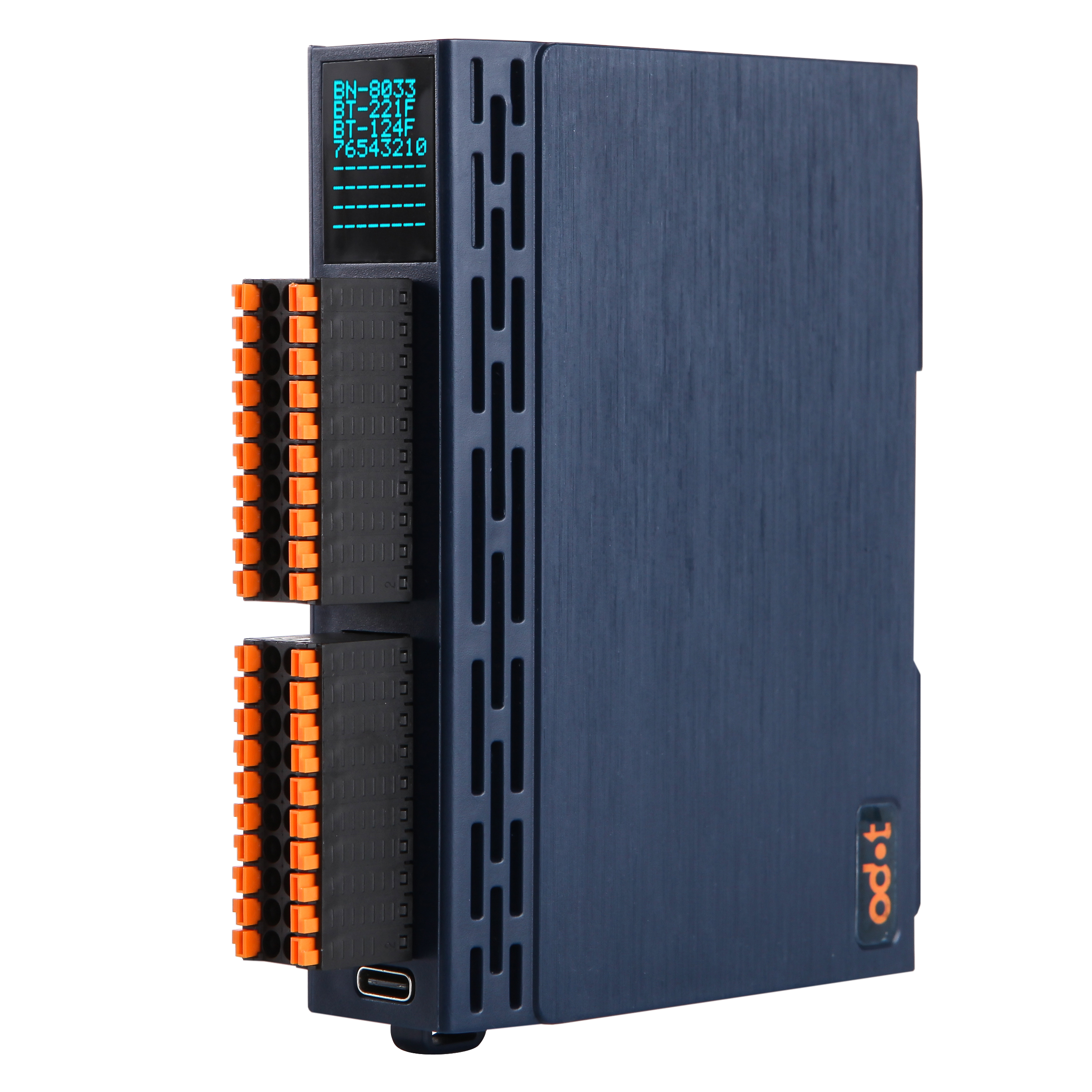

BN-8033 EtherCAT I/O模块支持标准EtherCAT协议访问，适配器支持最大输入341字节，最大输出256字节，支持的扩展IO模块数量为4个。
购买
详情 下载 认证 视频 相关产品
技术信息

适配器硬件参数

系统电源

供电：19.2~28.8VDC（标称24VDC）
  保护：防反接保护

模块功耗

100mA@24Vdc

支持的IO模块数量

4个

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%~95% RH(无冷凝)

防护等级

IP20

EtherCAT参数

网络协议

EtherCAT

过程数据区

输入最大1024字节，输出最大1024字节

网络接口

2个RJ45

连接速率

10/100Mbps，自适应，全双工


安全及保护

工作温度

-30~75℃

环境湿度

5%~95%   RH(无冷凝)

防护等级

IP20


接线参数

系统电源和网络接口

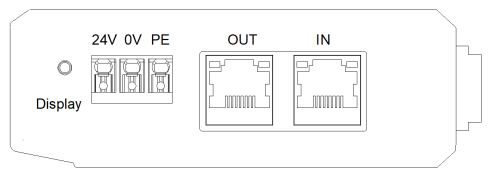

1、系统电源模块接线采用3Pin 3.5mm间距弹簧接线端子，端子定义如下：


序号

标识

定义

1

PE

接地端子

2

V-

电源输入负

3

V+

电源输入正


2、EtherCAT网络接口


引脚

定义

描述

1

TD+

发送+

2

TD-

发送-

3

RD+

接收+

4

--

--

5

--

--

6

RD-

接收-

7

--

--

8

--

--


机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

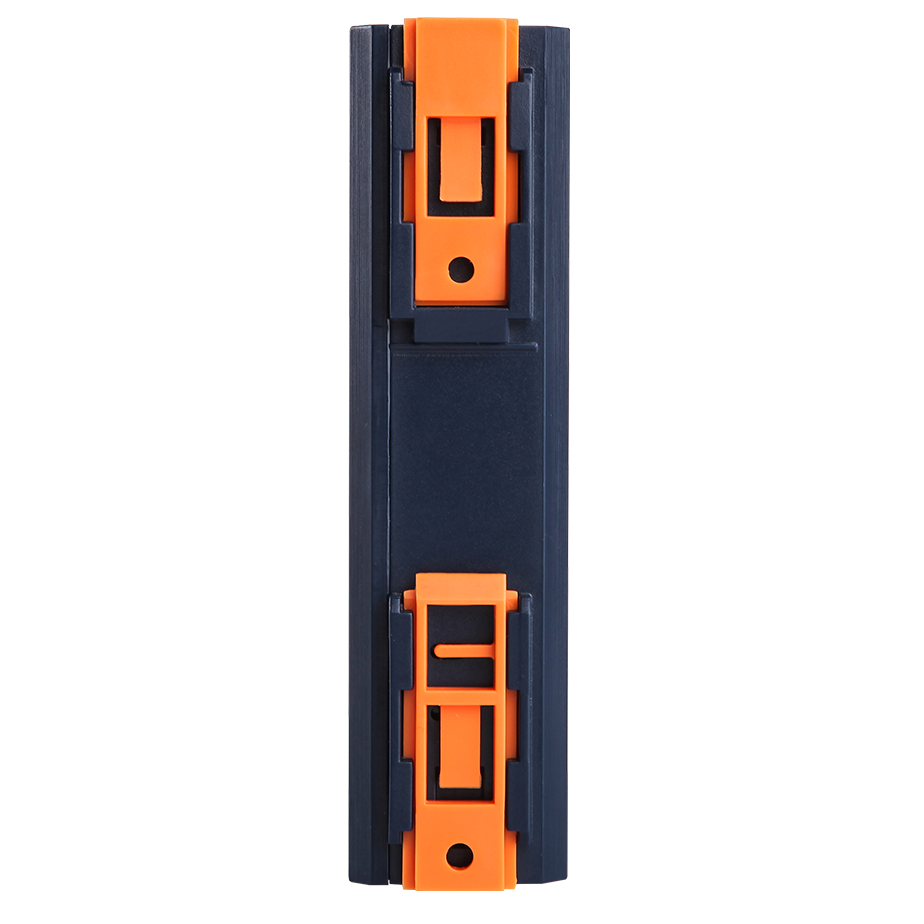

安装方式                                  35mm导轨安装


说明书
说明书下载
软件下载
软件下载
软件下载
软件下载
认证

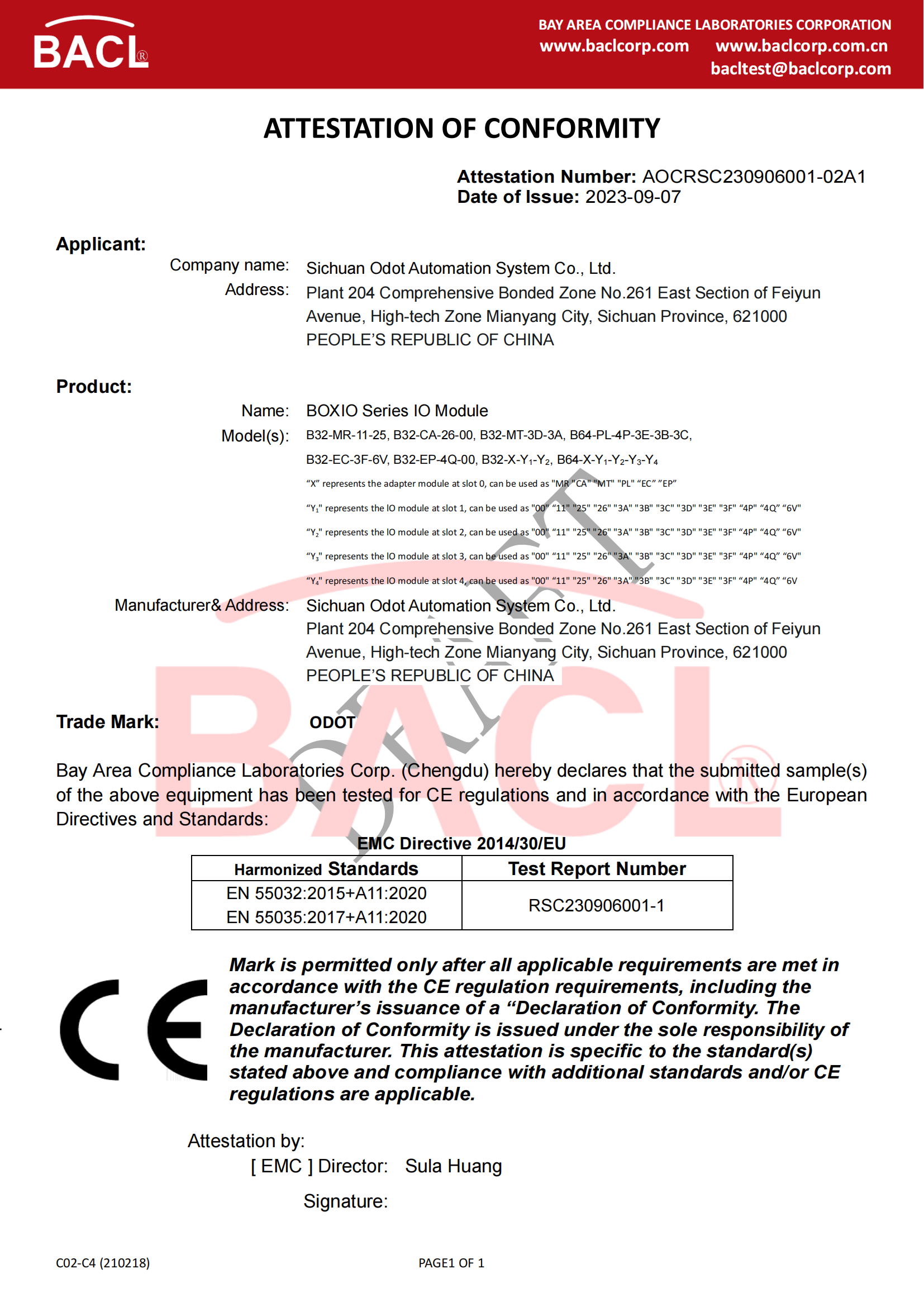

CE认证
视频
BN-8011
Modbus-RTU网络适配器支持标准Modbus-RTU通讯，支持01/02/03/04/05/06/15/16/23号功能码，可实时监控IO模块通信状态。
BN-8021
CANopen 网络适配器模块支持标准 CANopen 通讯，支持设备规范DS401。
BN-8031
Modbus-TCP通讯板支持标准Modbus-TCP服务器通讯，以太网支持双网口交换机级联功能。设备支持5个客户端同时访问，支持01/02/03/04/ 05/06/15/16号功能码，支持Modbus应用看门狗，支持过程数据输入输出之和最大为8192字节，支持的扩展IO模块数量为4个。模块自带诊断功能，可实时监控IO模块通信状态。支持输入输出故障处理，支持网络故障检测。
BN-8032
Profinet通讯板支持标准Profinet IO Device设备通讯。通讯板支持MRP介质冗余，可实现环网功能。支持RT/IRT实时和等时同步通讯模式，RT实时通讯最小周期为1ms，IRT等时同步通讯最小周期为250us。通讯板支持最大输入1440字节，最大输出1440字节，支持的扩展IO模块数量为4个。
BN-8032-L
Profinet通讯板支持标准Profinet IO Device设备通讯。通讯板不支持MRP介质冗余，不支持环网冗余功能。支持RT实时通讯模式，RT实时通讯最小周期为1ms。通讯板支持最大输入1440字节，最大输出1440字节，支持的扩展IO模块数量为4个。
BN-8034
Ethernet/IP I/O模块支持标准Ethernet/IP协议访问，适配器支持最大输入504字节，最大输出504字节，支持的扩展IO模块数量为4个。
BT-124F
模块支持16通道数字量输入，支持漏型、源型输入，输入高电平（漏型）有效，接PNP型传感器，输入低电平（源型）有效，接NPN型传感器； 模块可采集现场设备的数字量输出信号(干接点或有源输出)；模块可接入2线或3线制数字传感器；模块内部总线和现场输入采用光耦隔离；模块支持输入信号保持功能，保持时间可设置；添加计数子模块后，计数功能有效；模块每个输入通道支持32位计数器，计数频率<200Hz，计数有效脉宽2.5ms；模块可设置数字信号输入滤波时间和计数器字节传输顺序；模块每个通道可独立设置计数模式和计数方向；模块支持液晶显示模块基本信息及其通道指示显示参数等。
BT-222F
模块支持16通道数字量输出，输出高电平有效，输出24VDC；模块可驱动现场设备（继电器、电磁阀等）；模块内部总线和现场输出采用光耦隔离； 模块具备热关断以及过流保护功能；模块支持短路保护和过载保护提示功能到对应通道；模块支持液晶显示模块基本信息及其通道指示显示参数等；模块支持应用层断开连接之后执行故障输出处理功能。
BT-221F
模块支持16通道数字量输出，输出低电平有效，输出电压0V；模块可驱动现场设备（继电器、电磁阀等）；模块内部总线和现场输出采用电磁隔离；模块具备热关断以及过流保护功能； 模块支持短路提示功能到对应通道；模块支持应用层断开连接之后执行故障输出处理功能。
BT-3158
模块支持8通道电压信号输入；模块可采集0~5VDC、0~10VDC、±5VDC、±10VDC,12位分辨率；模块输入信号为单端共地输入；滤波时间可自行设置；模块支持液晶显示模块基本信息及其通道指示显示参数等。
