产品型号：BT-222F

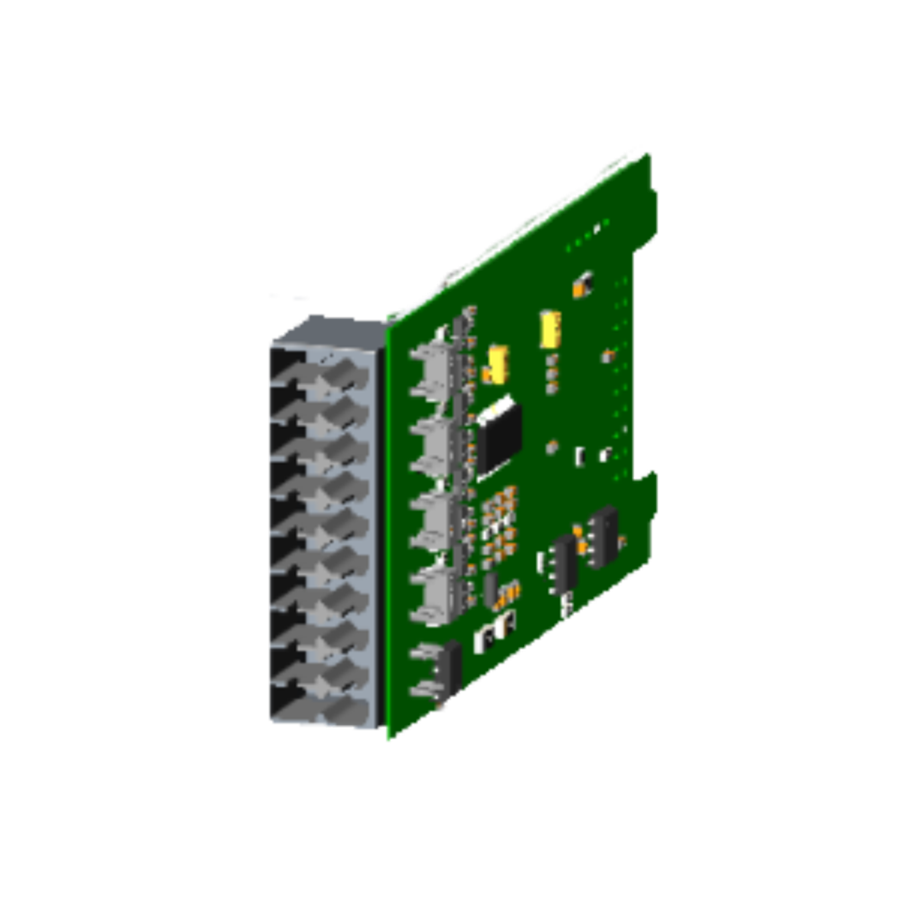

BT-222F
模块支持16通道数字量输出，输出高电平有效，输出24VDC；模块可驱动现场设备（继电器、电磁阀等）；模块内部总线和现场输出采用光耦隔离； 模块具备热关断以及过流保护功能；模块支持短路保护和过载保护提示功能到对应通道；模块支持液晶显示模块基本信息及其通道指示显示参数等；模块支持应用层断开连接之后执行故障输出处理功能。
购买
详情 下载 认证 视频 相关产品
技术信息

通用参数

功率

Max.175mA@5.0Vdc

隔离

I/O至内部总线：光耦隔离(3KVrms)

现场电源

标称电压：24VDC

输入范围：19.2~28.8VDC

接线

I/O接线：Max.1mm²(AWG 18)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

输出参数

通道数

16通道源型输出

额定电流

单通道：0.7A

多通道：0.5A

漏电流

最大值：5uA

输出阻抗

<120mΩ

输出延时

OFF to ON :Max.100us
       ON to OFF :Max.100us

保护功能

过温度关断：典型值130℃

过电流保护：典型值1.3A

短路保护支持


安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数



模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：

说明

端子序号

符号

符号

端子序号

说明

信号输出

1

DO0

DO8

11

信号输出

2

DO1

DO9

12

3

DO2

DO10

13

4

DO3

DO11

14

5

DO4

DO12

15

6

DO5

DO13

16

7

DO6

DO14

17

8

DO7

DO15

18

电源

9

24V

24V

19

电源

10

0V

0V

20



机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装
