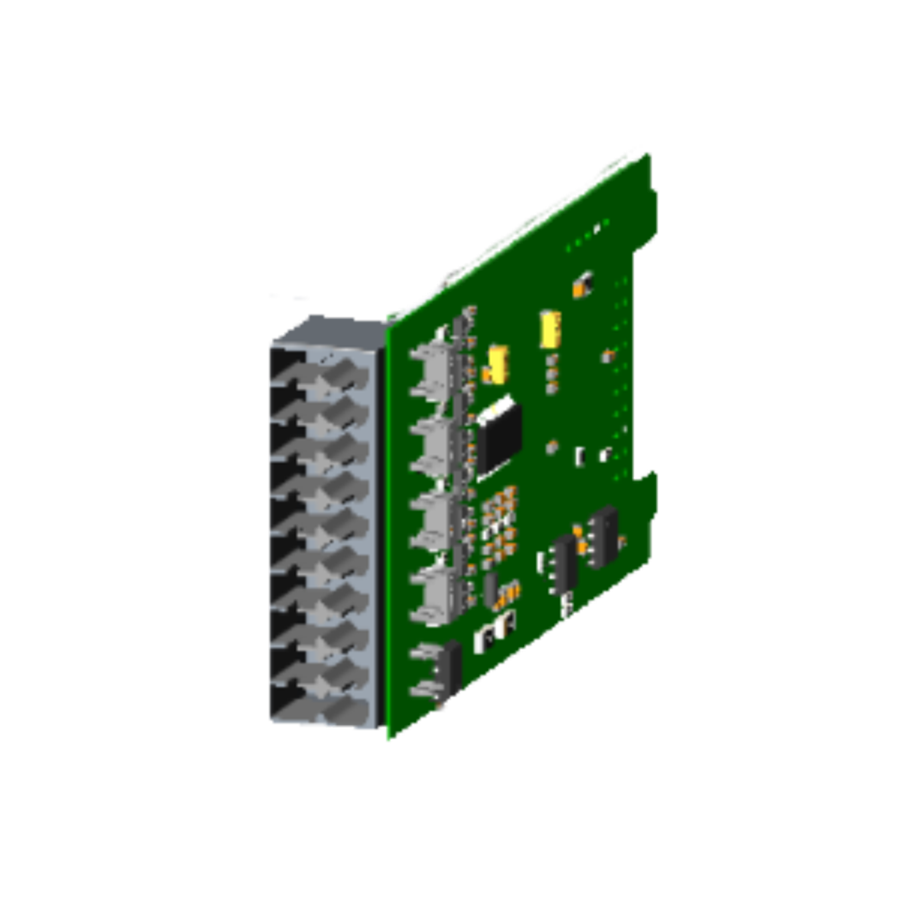

◆ 模块支持16通道数字量输入，支持漏型、源型输入，输入高电平（漏型）有效，接PNP型传感器，输入低电平（源型）有效，接NPN型传感器。
◆ 模块可采集现场设备的数字量输出信号(干接点或有源输出)。
◆ 模块可接入2线或3线制数字传感器。
◆ 模块内部总线和现场输入采用光耦隔离。
◆ 模块支持输入信号保持功能，保持时间可设置。
◆ 添加计数子模块后，计数功能有效。
◆ 模块每个输入通道支持32位计数器，计数频率<200Hz。
◆ 模块可设置数字信号输入滤波时间和计数器字节传输顺序。
◆ 模块每个通道可独立设置计数模式和计数方向。
◆ 模块支持液晶显示模块基本信息及其通道指示显示参数等。
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |

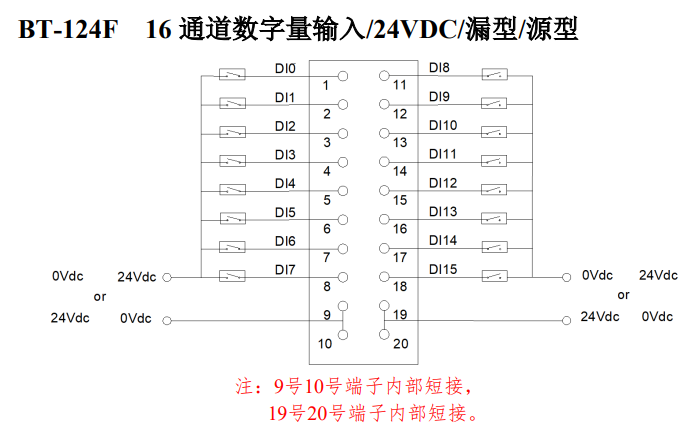

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输入 | 1 | DI0 | DI8 | 11 | 信号输入 |
2 | DI1 | DI9 | 12 | ||
3 | DI2 | DI10 | 13 | ||
4 | DI3 | DI11 | 14 | ||
5 | DI4 | DI12 | 15 | ||
6 | DI5 | DI13 | 16 | ||
7 | DI6 | DI14 | 17 | ||
8 | DI7 | DI15 | 18 | ||
公共端 | 9 | 24V or 0V | 24V or 0V | 19 | 公共端 |
10 | 20 |
功率 | Max.60mA@5.0Vdc |
隔离 | I/O至内部总线：光耦隔离(3KVrms) |
现场电源 | 标称电压：24Vdc，输入范围：22~28Vdc |
接线 | I/O接线：Max.1mm²(AWG 18) |
输入参数 | |
通道数 | 16通道漏型或者漏型输入 |
开启电压 | 高输入:Min.10Vdc to Max.28Vdc (公共端:0Vdc) 低输入:Min.0Vdc to Max.14Vdc (公共端:24Vdc) |
关闭电压 | 高输入:Max.5Vdc (公共端:0Vdc) 低输入:Min.19Vdc (公共端:24Vdc) |
开启电流 | Max.15mA/通道@28V |
输入阻抗 | >7.5kΩ |
输入延时 | OFF to ON :Max.2ms ON to OFF :Max.2ms |
滤波时间 | 默认10ms |
采样频率 | 500Hz |
计数频率 | <200Hz |
