产品型号:BN-8011
BN-8011
Modbus-RTU网络适配器支持标准Modbus-RTU通讯,支持01/02/03/04/05/06/15/16/23号功能码,可实时监控IO模块通信状态。
详情 下载 认证 视频 相关产品
技术信息

适配器硬件参数

系统电源

供电:19.2~28.8VDC(标称24VDC
  保护:过流保护,防反接保护

模块功耗

30mA@24Vdc

内部总线供电电流

Max2.5A@5VDC

隔离

系统电源到IO电源:隔离

支持的IO模块数量

B32:2

B64:4

接线线径

Max.1.5mm²(AWG   16)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

Modbus-RTU参数

网络协议

Modbus-RTU/ASCII

过程数据区

输入输出之和最大8192字节

功能码

01   / 02 / 03 / 04 / 05 / 06 / 15 / 16 / 23

波特率

2400~115200bps

站号

1~247(软件设置)

接口

10Pin接线端子

数据位

78

校验位

无校验、奇校验、偶校验

停止位

12

最大总线长度

1200mRS4852400波特率)

终端电阻及偏置电阻


安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数

序号

标识

定义

1

NC

未使用

2

NC

未使用

3

NC

未使用

4

NC

未使用

5

GND

信号地

6

B-

串口485-

7

A+

串口485+

8

PE

接地端子

9

0V

电源输入负

10

24V

电源输入正



机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装




说明书
说明书下载
软件下载
软件下载
软件下载
软件下载
认证

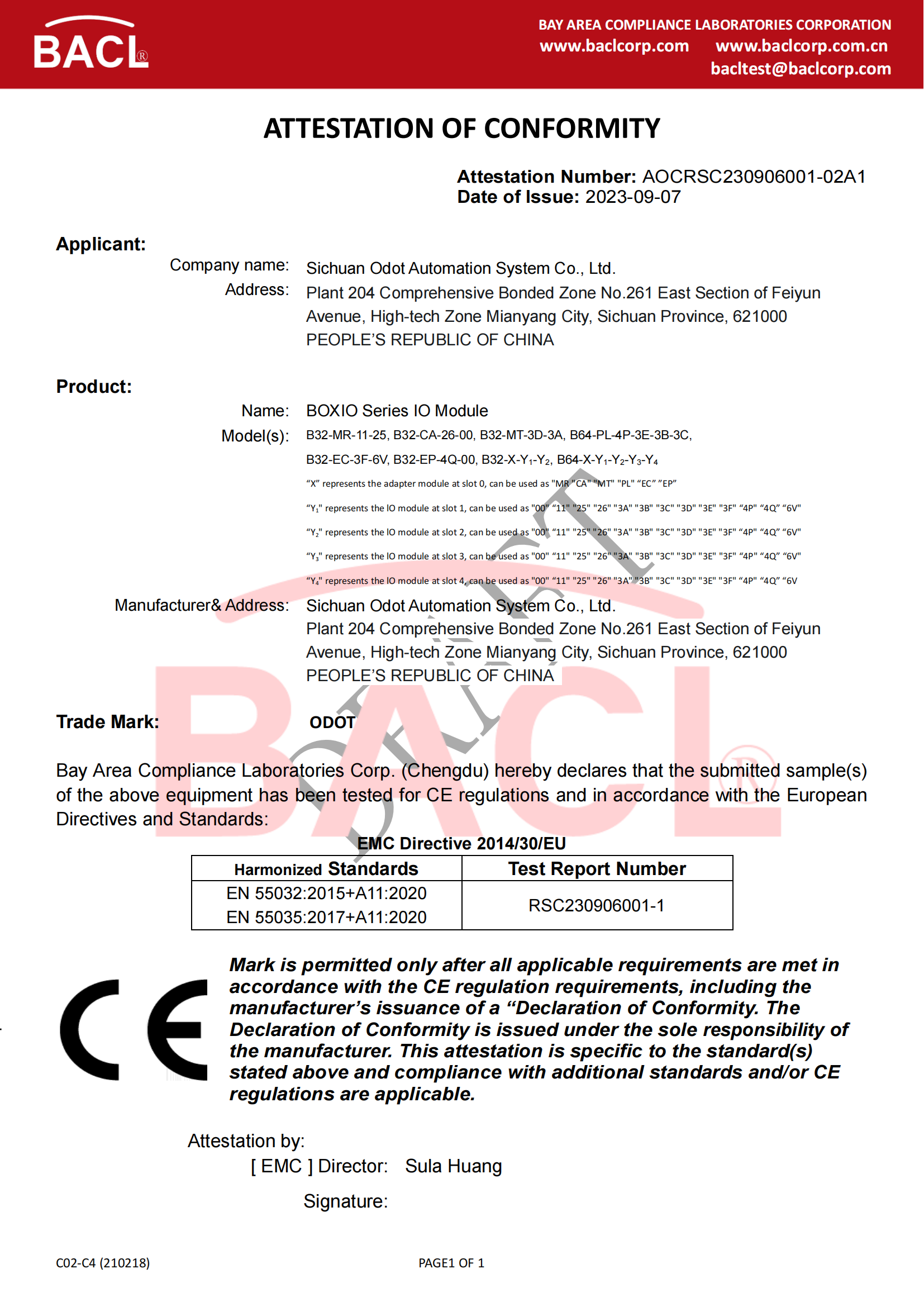

CE认证
视频
