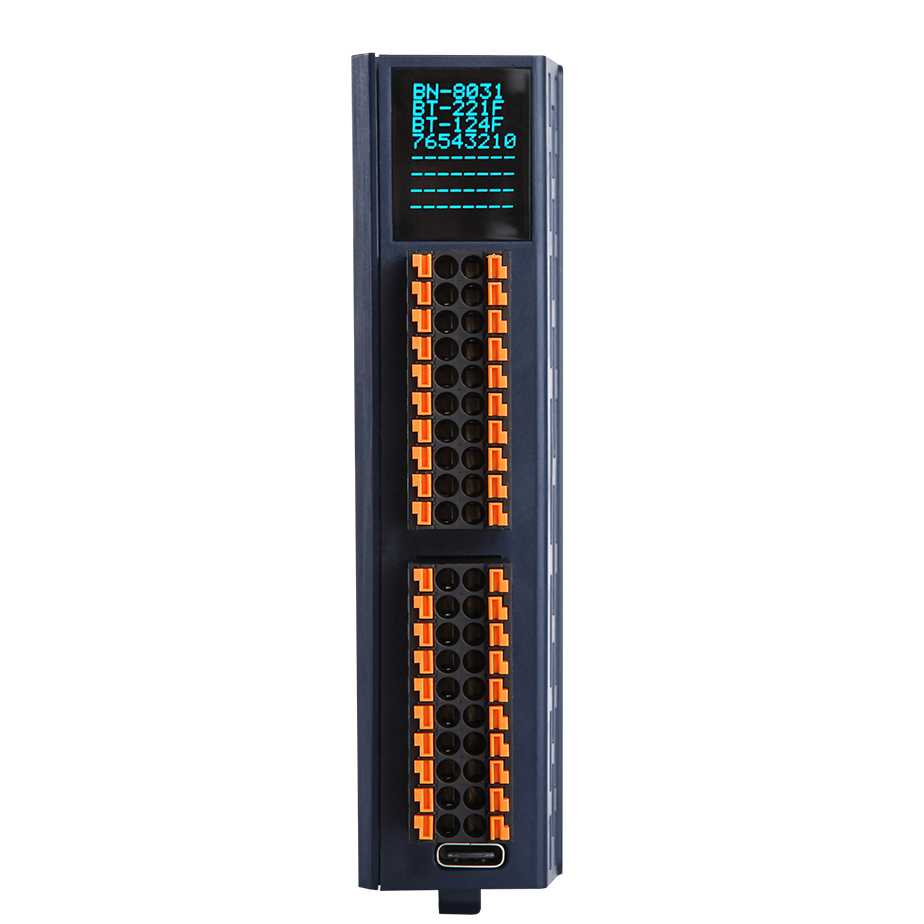

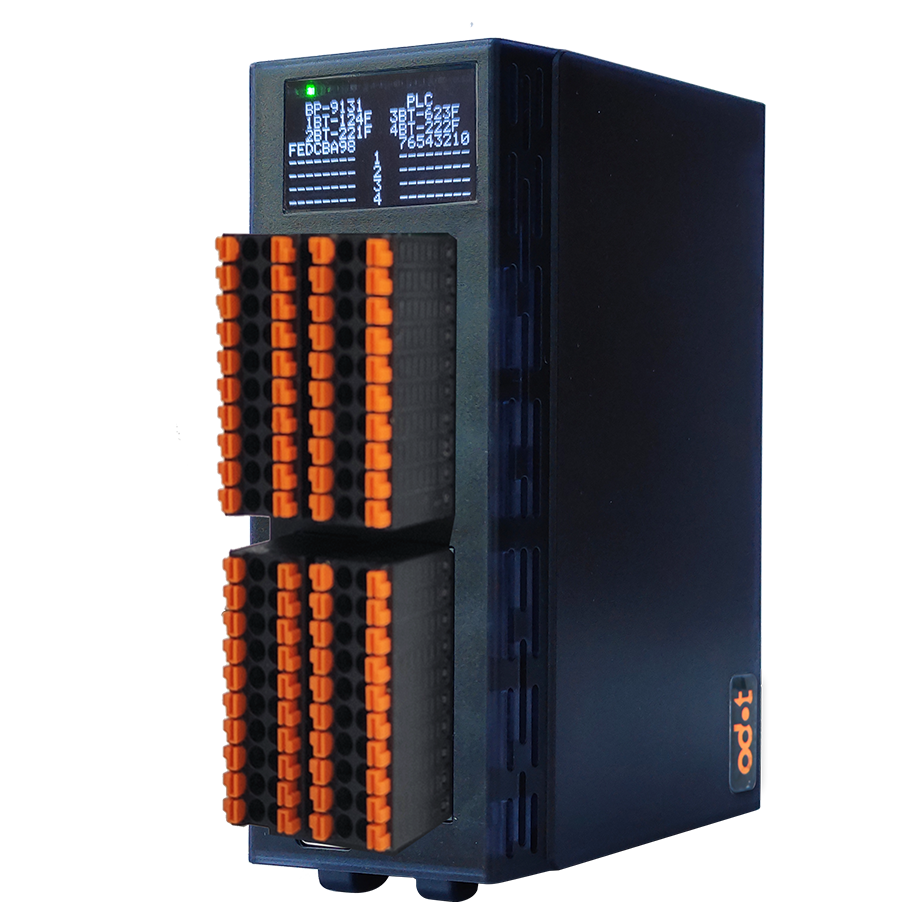

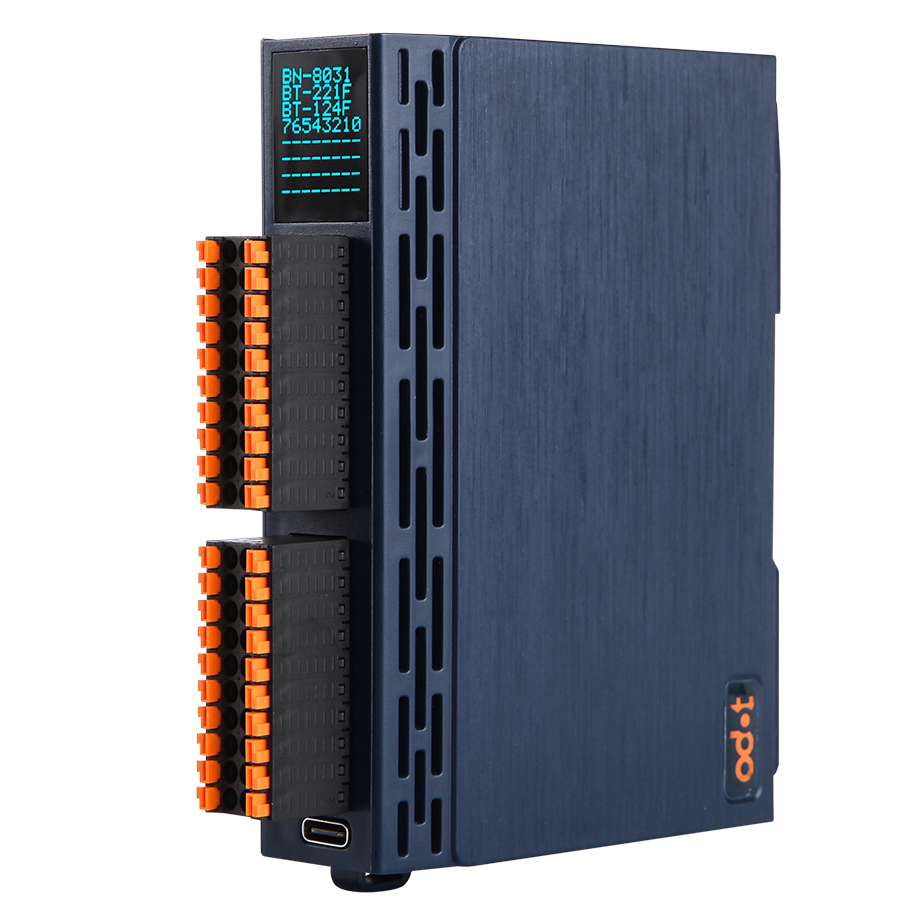

产品型号:BN-8034
BN-8034
Ethernet/IP I/O模块支持标准Ethernet/IP协议访问,适配器支持最大输入504字节,最大输出504字节,支持的扩展IO模块数量为4个。
详情 下载 认证 视频 相关产品
技术信息

适配器硬件参数

系统电源

供电:9~36VDC(标称24VDC)
保护:防反接保护

模块功耗

100mA@24Vdc

支持的IO模块数量

4个

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%~95% RH(无冷凝)

防护等级

IP20

Ethernet/IP参数

网络协议

Ethernet/IP

最大输入长度

504字节(每个装配实例)

最大输出长度

504字节(每个装配实例)

最大显消息连接数

10

最大隐式消息连接数

5

最大CIP连接数

10

网络接口

2个RJ45

连接速率

10/100Mbps,自适应,全双工


安全及保护

工作温度

-30~75℃

环境湿度

5%~95% RH(无冷凝)

防护等级

IP20


接线参数

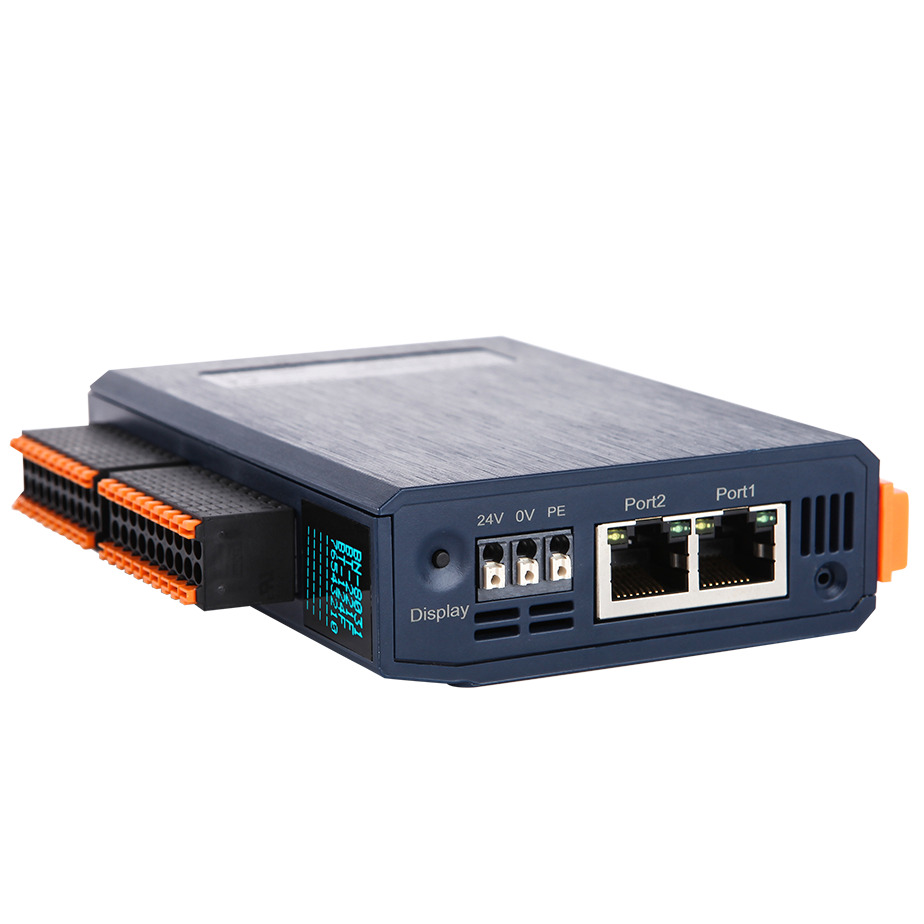

系统电源和网络接口


1、系统电源模块接线采用3Pin 3.5mm间距弹簧接线端子,端子定义如下:


序号

标识

定义

1

PE

接地端子

2

V-

电源输入负

3

V+

电源输入正


2、网络接口



引脚

定义

描述

1

TD+

发送+

2

TD-

发送-

3

RD+

接收+

4

--

--

5

--

--

6

RD-

接收-

7

--

--

8

--

--



机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

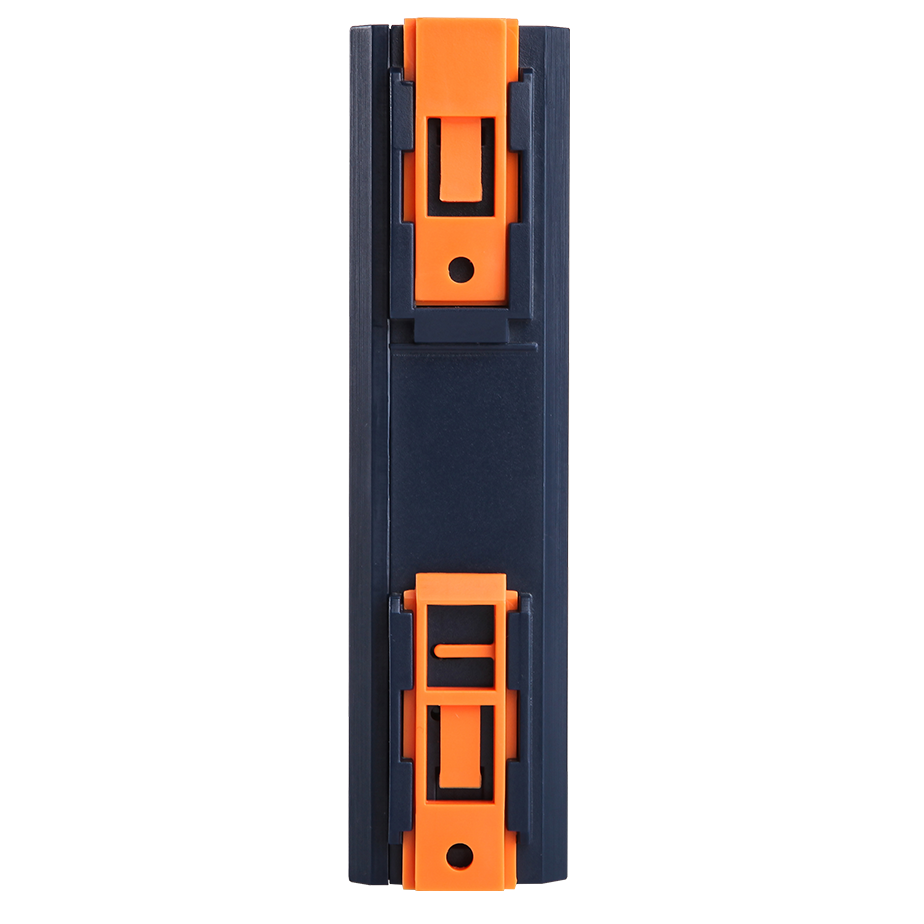

安装方式                                  35mm导轨安装
