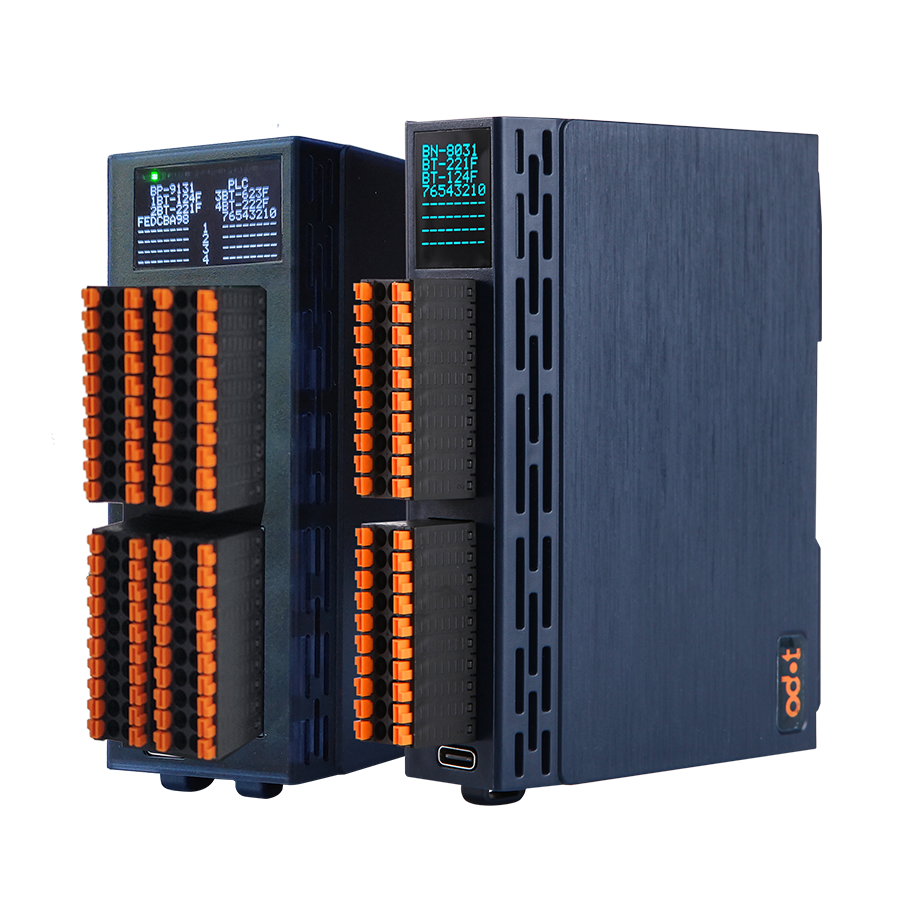

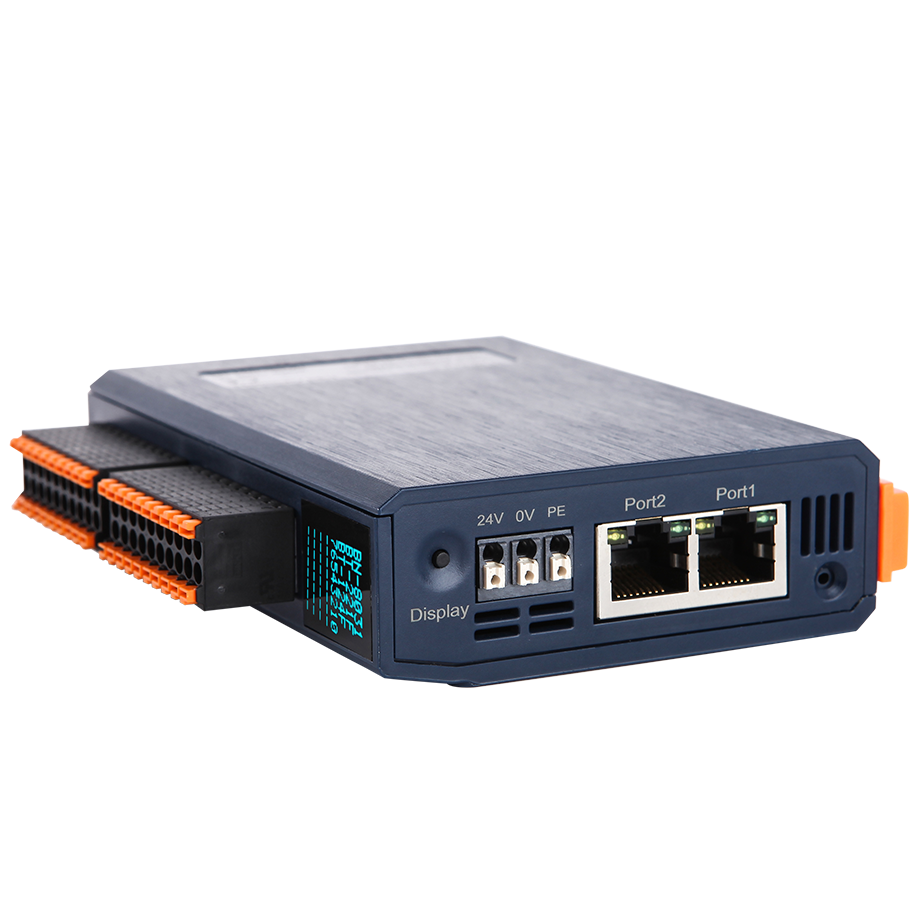

◆ 模块支持8通道电流信号采集
◆ 模块可配置为0-20mA或4-20mA电流信号采集
◆ 模块支持2线制(非环路输出,需外部供电)或4线制电流传感器输入
◆ 模块内部总线和现场输入采用磁隔离
◆ 模块输入通道接现场有源型模拟信号电流输出传感器
◆ 模块通道具备TVS过压保护
◆ 模块支持单独禁用特定的通道提高采集速度
◆ 模块支持液晶显示模块基本信息及其通道指示显示参数等
◆ 模块支持8通道电流信号采集
◆ 模块可配置为0-20mA或4-20mA电流信号采集
◆ 模块支持2线制(非环路输出,需外部供电)或4线制电流传感器输入
◆ 模块内部总线和现场输入采用磁隔离
◆ 模块输入通道接现场有源型模拟信号电流输出传感器
◆ 模块通道具备TVS过压保护
◆ 模块支持单独禁用特定的通道提高采集速度
◆ 模块支持液晶显示模块基本信息及其通道指示显示参数等
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |

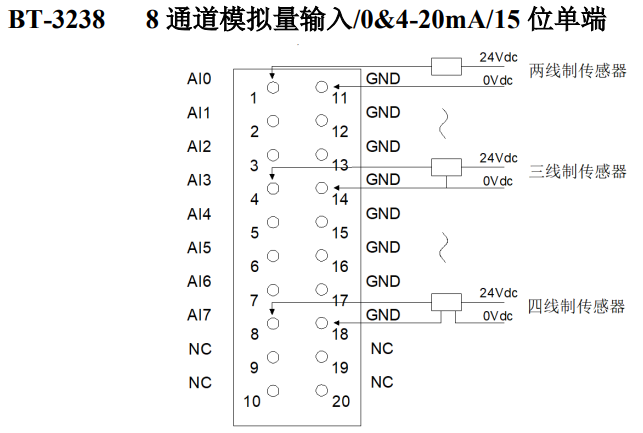

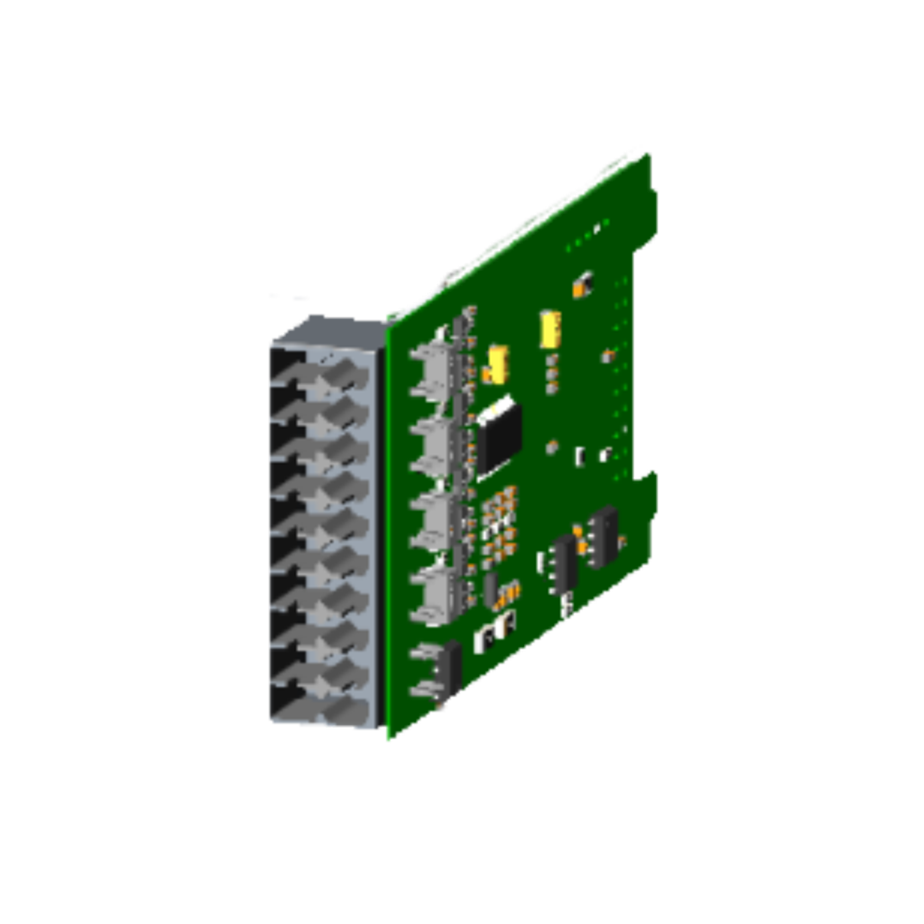

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输入 | 1 | AI0 | GND | 11 | 信号输入 |
2 | AI1 | GND | 12 | ||
3 | AI2 | GND | 13 | ||
4 | AI3 | GND | 14 | ||
5 | AI4 | GND | 15 | ||
6 | AI5 | GND | 16 | ||
7 | AI6 | GND | 17 | ||
8 | AI7 | GND | 18 | ||
空 | 9 | NC | NC | 19 | 空 |
10 | 20 |
功率 | Max.65mA@5.0Vdc |
隔离 | I/O至内部总线：磁隔离(2.5KVrms) 电源隔离：DC-DC |
接线 | I/O接线：Max.1mm²(AWG 18) |
输入参数 | |
通道数 | 8通道 |
输入电压范围 | 0~20mA、4~20mA |
分辨率 | 15 Bit |
采集精度 | ±0.3%满量程，@25℃ |
±0.5%满量程，@-20~70℃ | |
采样电阻 | 100Ω |
采样速率 | 35ms/8通道 |
数据格式 | 16位有符号整数 |
