通用参数 | |
功率 | Max.35mA@5.0Vdc |
隔离 | I/O至内部总线：磁隔离(2.5KVrms) |
接线 | I/O接线：Max.1mm²(AWG 18) |
环境参数 | |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |
输入参数 | |
通道数 | 4通道 |
分辨率 | 15位 |
传感器类型 | PT100 |
测量范围 | -240~880℃ |
测量精度 | 0.5℃ |
转换速率 | 320ms/4通道 |
数据格式 | 16位有符号整数 |
诊断功能 | -32767：通道禁用 32766：开路、断线（或者未接传感器） -32766：短路状态 32767：温度上溢 -32768：温度下溢 |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |

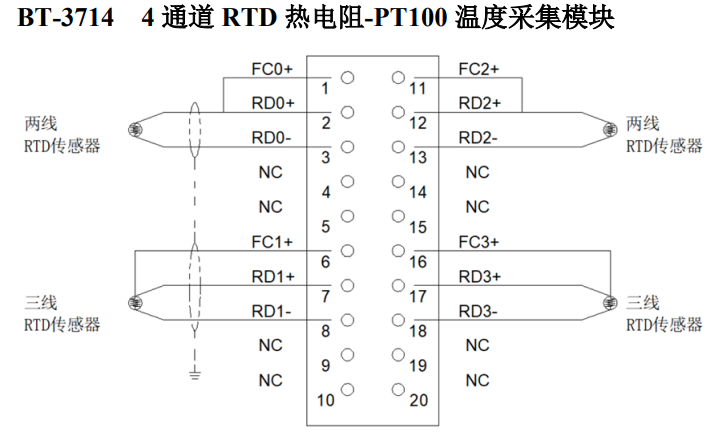

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输入 | 1 | FC0+ | FC2+ | 11 | 信号输入 |
2 | RD0+ | RD2+ | 12 | ||
3 | RD0- | RD2- | 13 | ||
空 | 4 | NC | NC | 14 | 空 |
5 | NC | NC | 15 | ||
信号输入 | 6 | FC1+ | FC3+ | 16 | 信号输入 |
7 | RD1+ | RD3+ | 17 | ||
8 | RD1- | RD3- | 18 | ||
空 | 9 | NC | NC | 19 | 空 |
10 | NC | NC | 20 |
B32模块安装尺寸 110*84*28mm
B64模块安装尺寸 110*84*44mm
安装方式 35mm导轨安装
