产品型号:BT-5112
BT-5112
2通道编码器输入/24VDC
详情 下载 认证 视频 相关产品
技术信息

通用参数

功率

Max.60mA@5.0Vdc

隔离

I/O至内部总线:磁隔离(3KVrms)

现场电源

标称电压:24Vdc输入范围:20~28Vdc

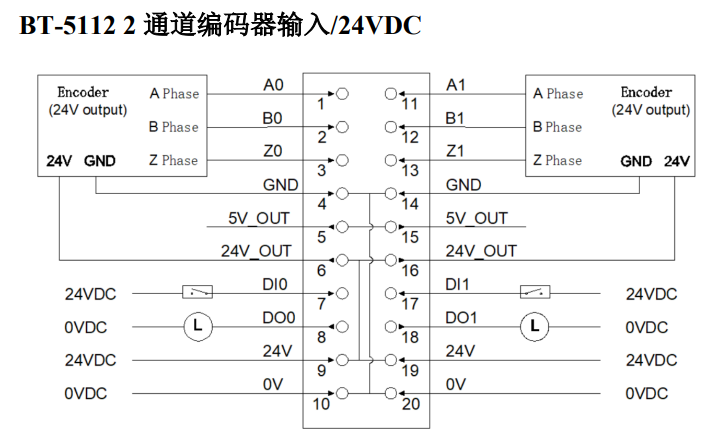

接线

I/O接线:Max.1.5mm²(AWG 16)

安装方式

35mm导轨安装

尺寸

115*14*75mm

重量

65g

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

输入参数

通道数

2通道编码器

编码器信号电压范围

ABZ输入标准24Vdc,范围±10%

编码器输入阻抗

内部上拉或下拉电阻4.7K

编码器滤波时间

可设置,默认0.5us

编码器计数频率

<1.5MHz

编码器倍频模式

x1/x2/x4

编码器测量功能

负载转速或输入信号频率测量

DI开启电压

Min.5Vdc to Max.28Vdc

DI关闭电压

Max.2.7Vdc

DI开启电流

Max.5mA/通道@28V

DI输入阻抗

>10.0kΩ

DI输入延时

OFF to ON :Max.3ms
ON to OFF :Max.2ms

DO输出电压

24V,范围±10%

DO输出电流

Max.500mA

DO输出漏电流

Max.5uA


安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数


机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装
